Erprobung von sensorbasiertem Zugverkehr

Das Sensors4Rail-Projekt erprobt den sensorbasierten Zugverkehr in Deutschland. Diese Technologie soll dabei helfen die Kapazität und die Taktfolge des Bahnverkehrs zu erhöhen. Im Rahmen dieses Projekts stattet Ibeo Automotive Systems das Deutsche-Bahn-Pilotprojekt mit LiDAR-Technologie aus.

106

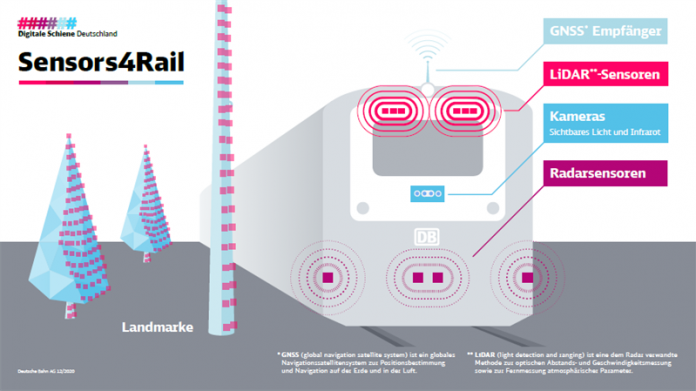

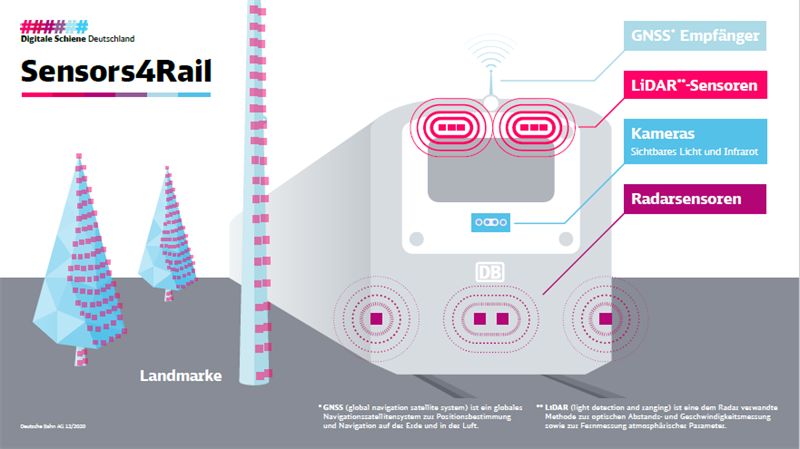

Sensors4Rail-Projekt nutzt ibeoNEXT-Sensor. (Bildnachweis: Deutsche Bahn)

Ein Fahrzeug der S-Bahn Hamburg (Baureihe 472) wird als Erprobungsträger unter anderem mit modernster LiDAR-Sensorik von Ibeo ausgestattet, um seine Umgebung wahrzunehmen und sich präzise und kontinuierlich in Echtzeit zu orten. Der ibeoNEXT-Sensor basiert auf einer komplett neuartigen Photonen-Lasermesstechnik und kommt vollkommen ohne bewegliche Teile aus (Real-Solid-State). Er erzeugt ein zusätzliches Schwarz-Weiß-Bild, ähnlich dem einer Kamera.

Das von Ibeo entwickelte kompakte Design wurde seriennah nach hohen Automotive-Standards konstruiert. Ibeos LiDAR-Technologie ermöglicht in der S-Bahn als Teil eines Sensorsystem eine sogenannte landmarkenbasierte Lokalisierung. Somit können Züge in Zukunft enger hintereinanderfahren. Die Kunden der Deutschen Bahn profitieren dadurch von einer deutlichen Kapazitätssteigerung. Zusätzliche Installationen in der Schieneninfrastruktur sind nicht notwendig, dadurch steigen auch Zuverlässigkeit und Effizienz.

Digitalisierung des Bahnsystems

Die Umrüstung am Fahrzeug hat nun begonnen, mit den Testfahrten soll Anfang 2021 gestartet werden. Ibeo Automotive Systems ist im Automotive-Bereich führend bei der Entwicklung von Sensoren und Software für die Umfeldwahrnehmung sowie die Lokalisierung.

Raymond Schulz, Solution Manager für Perception in Multisensorsystemen bei Ibeo Automotive Systems: „Mit diesem Projekt zeigen wir eindrucksvoll, dass unser Real-Solid-State-LiDAR-Sensor als nach hohen Automotive-Standards hergestelltes Serienprodukt auch für die Schiene die perfekte Technologie ist. Unsere Sensorik ermöglicht dabei eine hochpräzise Umfeldwahrnehmung in allen drei Dimensionen und Lokalisierung während der Fahrt.“

Verdoppelung der Reisezahlen für Klimaschutz

Vor dem Hintergrund der Verkehrswende und des Klimaschutzes strebt die Bundesregierung eine Verdopplung der Reisendenzahl auf der Schiene an. Um dies zu realisieren, muss die Kapazität der Schiene deutlich gesteigert werden. Technologische Innovationen und die Digitalisierung des Systems sind neben dem physischen Ausbau der größte Hebel zur Kapazitätssteigerung. Dies wollen die Projektpartner im Rahmen von Sensors4Rail gemeinsam angehen, um die Ziele der Digitalen Schiene Deutschland zu erreichen.

Auf dem ITS-Weltkongress (Intelligent Transport Systems) in Hamburg vom 11. bis 15. Oktober 2021 werden die Partner die Ergebnisse vorstellen. Geplant sind Livedemonstrationen im und an einem umgebauten Zug im Rahmen von Sonderfahrten sowie die Übertragung der Fahrten auf Terminals in Bahnhöfen oder anderen zentralen Orten der ITS-Messe. Dort können die Messebesucher das Zusammenspiel der Sensorik hautnah erleben.

Hintergrundinformation Sensors4Rail-Projekt

Im Rahmen des Kooperationsprojektes ist die DB verantwortlich für Projektmanagement, Fahrzeugengineering, Zulassung und Safety. Siemens unterstützt bei der Fahrzeugintegration, verantwortet die Systemtests und die Lokalisierung der Zugfrontposition mittels einer modernen Odometrie-Einheit unter Einbindung von GNSS-Satellitenortung.

Für die Realisierung der Umfeldwahrnehmung sind die Partner Bosch (Radar, Infrarot-Long-Range-, -Mid-Range- und -Stereokamera) und Ibeo (LiDAR-Sensoren) zuständig. Eine besondere Herausforderung bei Schienenfahrzeugen im Vergleich zur Straße sind die sehr langen Bremswege. Die im Projekt verwendeten Sensortechnologien haben daher eine hohe Reichweite.

Bosch fusioniert die Sensordaten, sodass auch bei Nacht oder Nebel ein zuverlässiges Abbild der Zugumgebung vorliegt. Dabei wird auch der Schienenverlauf erkannt und mit Fahrsituation und Umgebungsobjekten in Bezug gesetzt, um die richtigen Reaktionen abzuleiten.

Auch für die Lokalisierung der Zugfrontpositionen sind Bosch und Ibeo zuständig: Sie gleichen die bei der Umfeldwahrnehmung detektierten Landmarken mit den in der HD-Karte hinterlegten Landmarken ab. HERE liefert die HD-Karte in 3-D, um die zentimetergenaue Verortung des Zuges auf der Strecke zu ermöglichen. Die Karte enthält Objekte im Streckenverlauf, wie Gebäude, Brücken oder Bahnsteigkanten, die als Referenz dienen, um den IST- mit dem SOLL-Zustand kontinuierlich abzugleichen. Damit wird die Karte zum digitalen Zwilling der Schiene und ihrer unmittelbaren Umgebung.
