„Ob eine Lösung mit Autogenprozess in Kombination mit Markieren oder Plasmaprozess mit einem Fasenaggregat für schnelle Schnitte – mit der ELEMENT 400 erhalten Blechbearbeiter eine noch nie dagewesene Flexibilität, um ihre Anlage genau auf ihre individuellen Anforderungen zuzuschneiden.“
„Verschiedene Größen und Werkzeuge lassen sich mit leistungsstarker Software kombinieren, um für maximale Produktivität und unübertroffene Leistung zu sorgen. Im Zusammenspiel mit einer Vielzahl von möglichen Materialtransportsystemen wird die ELEMENT 400 zur Gesamtlösung für die Metallverarbeitung“, so Jörg Mosser, CEO Messer Cutting Systems Europa.

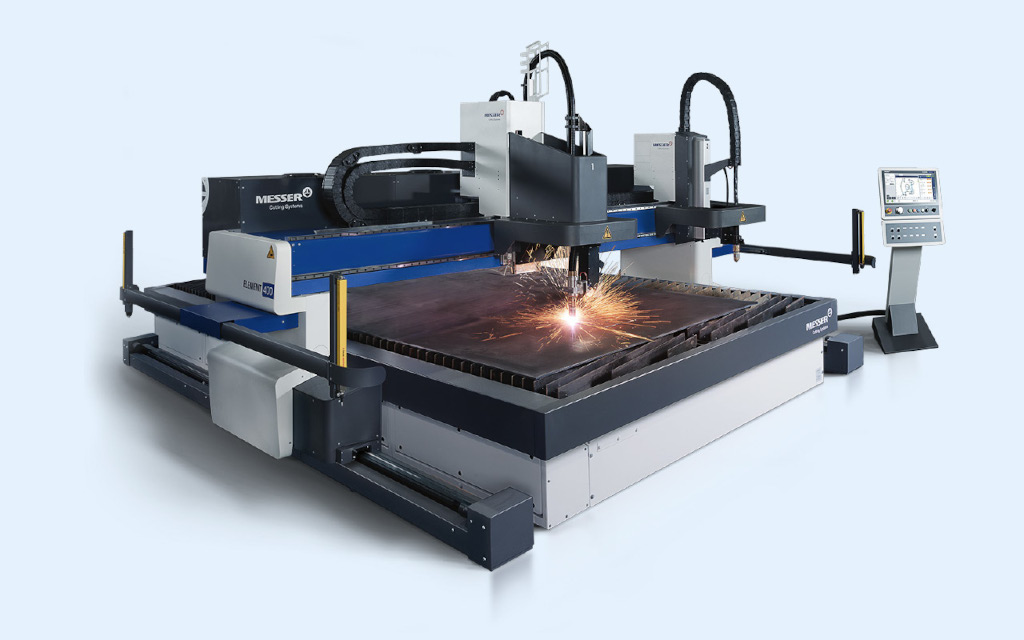

Die ELEMENT 400 ermöglicht Arbeitsbreiten zwischen 1.600 mm und 5.100 mm sowie eine Arbeitslänge bis 47.000 mm. Sie schneidet Bleche aus Baustahl, Edelstahl und Aluminium. Der Einsatz von ausgewählten Komponenten sorgen für einen schnellen Schneidprozess mit einer hohen Beschleunigung und Positioniergeschwindigkeiten bis 50 m/min.
Die intelligente Software und Sensorik optimieren dabei die Prozesse und vermeidet unnötige Bewegungen. Das Ergebnis: gesteigerte Produktivität und verkürzte Zykluszeiten
Präzises Schneiden mit Plasma oder Autogen
Doch Geschwindigkeit ist nicht das einzige, womit die neue ELEMENT 400 punkten kann: Unabhängige, servogetriebene Werkzeuge bieten vielseitige Bearbeitungsmöglichkeiten von Baustahl, Edelstahl und Aluminium.

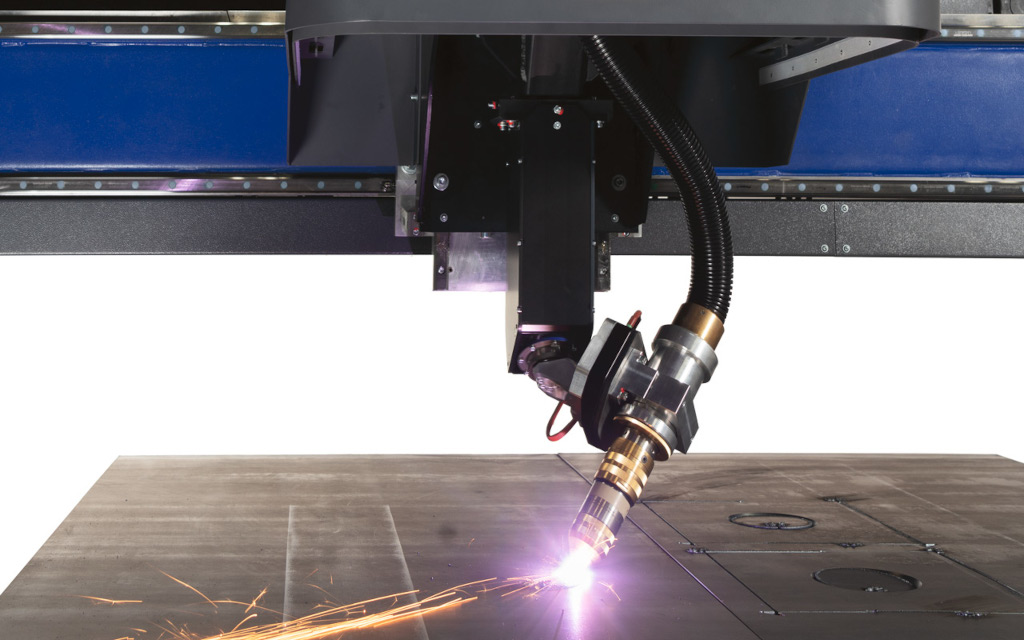

Ob komplexe Konturen, Löcher oder Fasen für die Schweißnahtvorbereitung – das Plasma-Fasen-Aggregat Bevel-S, das Messer Cutting Systems speziell für die ELEMENT-Plattform entwickelt hat, kann sehr flexibel eingesetzt werden. Der Brenner ermöglicht genaue Fasenschnitte in einem Winkelbereich von +/ 45⁰ für unterschiedliche Schweißanwendungen Die Rotation mit hoher Beschleunigung sorgt dabei für eine effiziente Nutzung der Maschine und der Platte.
Während des gesamten Schnittes steuert die Lichtbogenspannung automatisch und präzise die Brennerhöhe. Bei der Neuentwicklung des Fasenaggregats standen zudem Funktion und geringer Materialverschleiß im Fokus.
Wenn es um das Autogenschneiden geht, kommt der ALFA-Brenner zum Einsatz. Mit dem Brenner lässt sich der Prozess einfach einrichten und überwachen. Das spart deutlich Betriebskosten. Dank der Fernzündung entfallen manuelle Zündgeräte.
Die Höhenabtastung positioniert alle Brenner in kurzer Zeit auf die optimale Schnitthöhe und verkürzt dadurch die Durchstechzeit deutlich. Dank der integrierten Abtastung schneidet der Brenner effektiv bis an den Rand der Platte und erhöht so die Plattenausnutzung. Auch die Wartung wird zum Kinderspiel: Verschleißteile lassen sich schnell und einfach ohne Werkzeug wechseln.
Zahlreiche besondere Features
Darüber hinaus bietet die ELEMENT Plattform zahlreiche Optionen zur Hochgeschwindigkeitsmarkierung mit bewährten und robusten Werkzeugen. So werden Bauteile aus den unterschiedlichsten Materialien einfach und schnell markiert.
Um nicht dauerhafte Beschriftungen wie Layoutlinien oder einer einfachen Teileidentifikation auf die Bleche aufzutragen, bietet Messer Cutting Systems einen Inkjet-Markierer mit 7 oder 16 Düsen. Eine dauerhafte Beschriftung ist mittels Nadelmarkierer oder HF Körner auf zahlreichen Materialien mit variabler Markiertiefe möglich.
Ob manuell oder automatisch – die ELEMENT 400 hält unterschiedliche Lösungen bereit, um den Bediener bei der Ausrichtung der Platte zu unterstützen. So wird eine die bestmögliche Ausnutzung der Platte erreicht und möglichst wenig Ausschuss produziert.

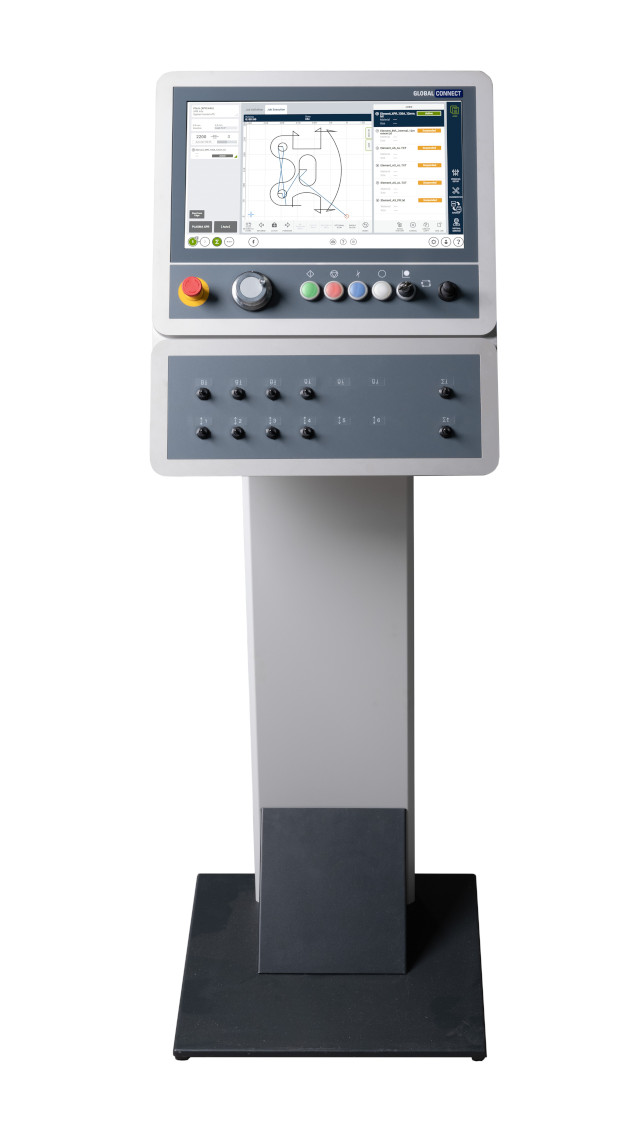

Mit dem Punkt eines Laserpointers oder durch das scharfe Bild der Plattenkante auf der Global Connect lassen sich die Position oder den Winkel der Platte schnell erfassen. Für eine höhere Produktivität kann der Prozess mit einem optionalen Lasersystem auch automatisiert werden.
Jörg Mosser: „Zudem sorgt die präzisen schrägverzahnten Zahnstangenantrieb und Linearführungen für gleichmäßige, vibrationsfreie Bewegungen, was die Schnittqualität zusätzlich verbessert. Leistungsstarke AC-Servomotoren sorgen für eine schnelle Beschleunigung des Schneidwerkzeugs in und um Löcher sowie Ecken.“
Hoher Schutz von Mensch und Maschine
Die funktionale Sicherheitstechnik des integrierten, international zertifizierten TwinSAFESystems verhindert nicht nur Schäden an der Maschine und minimiert Ausfallzeiten, sondern schützt vor allem den Bediener optimal. Lichtschranken an der Vorder- und Rückseite der Maschine hält die ELEMENT 400 unverzüglich an, sobald ein Hindernis das Sichtfeld passiert. Ein Schiebesystem stoppt die Maschine zusätzlich beim Kontakt mit einem Hindernis. Das bedeutet maximalen Schutz beim Be und Entladen des Schneidtisches.
Alle Plasmabrenner von Messer Cutting Systems sind zudem mit dem magnetischen SureStopKollisionssensor ausgestattet. Er sorgt für einen raschen Stopp der Maschine und die Abschaltung des Prozesses. Die Wiederaufnahme der Produktion kann mühelos erfolgen.
Digitalisierung in der Produktion
Die Software-Lösungen von Messer Cutting Systems sorgen zudem für die maximale Transparenz der Betriebsabläufe, Produktionsplanung und -steuerung. Um den Weg zu einer stetigen Vernetzung weiter zu ebnen, kann die Global Connect Produktionsaufträge direkt abwickeln und insbesondere im Zusammenspiel mit den Produkten der OmniFab-Familie maximale Produktivität erreichen. Dass die Benutzeroberfläche dabei klar und einfach strukturiert bleibt, hilft dem Nutzer, sämtliche Features problemlos abzurufen und zu bedienen.
