Effizient und prozesssicher aus einer Hand

Die Herstellung zentraler Bauteile des E-Motors wie die Rotorwelle rückt in den Fokus von Produktionsplanern. Mit der Laserschweiß-Maschine ELC 6 von EMAG LaserTec werden Füge-, Vorwärm- und Schweißprozess an einer gebauten Rotorwelle kompakt zusammengeführt, wobei ihr Rundtischsystem für optimale Taktzeiten sorgt.

2185

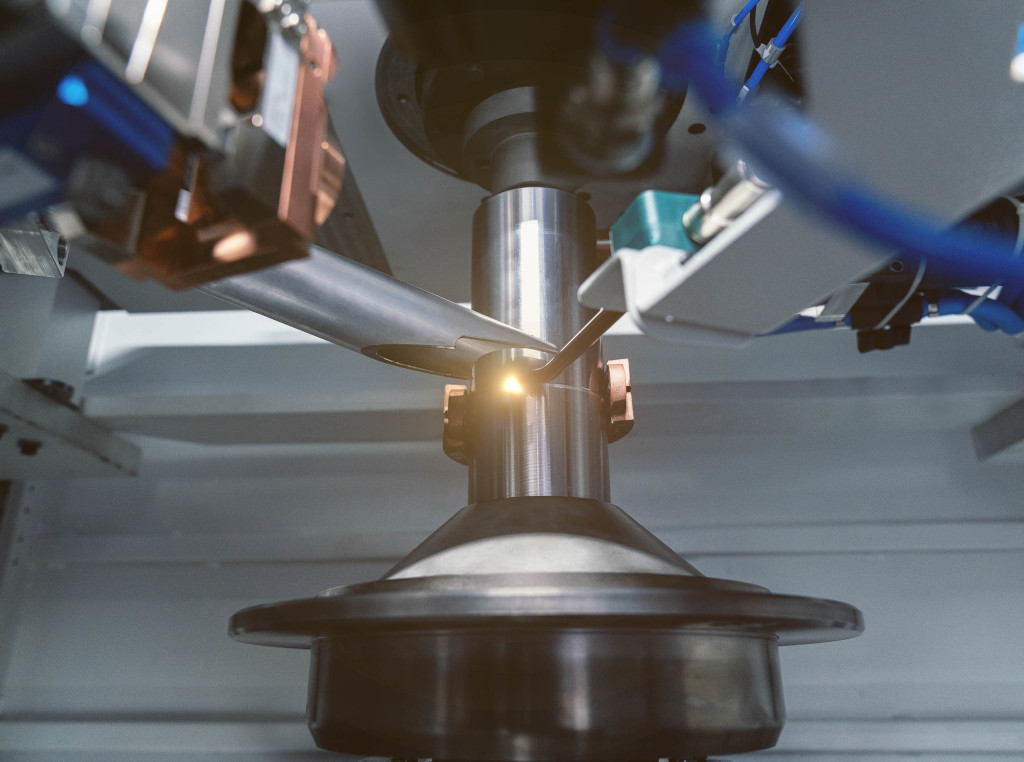

Beim Schweißprozess rotiert das vertikal angeordnete Werkstück. Die exakt dosierbare Energie des Laserstrahls erlaubt eine hohe Schweißgeschwindigkeit. (Bildnachweis: EMAG GmbH & Co.KG)

Große Freiheit beim Design der Komponenten, dazu ein besonders niedriges Gewicht und sinkende Werkstoffkosten angesichts ihrer hohlen Bauform – unter diesen Vorzeichen sind gebaute Rotorwellen auf dem Vormarsch in der E-Mobilität. Gleichzeitig muss dieses „Herzstück“ des Elektromotors besonders hohe Belastungen aushalten, denn Drehzahlen von bis zu 20.000/min sind hierbei mittlerweile möglich.

Im Vergleich beispielsweise zu einer Nockenwelle im Verbrenner ist dieser Wert um ein Vielfaches höher! So geht es bei der Produktion von gebauten Rotorwellen immer um die Fertigungstoleranz – selbst minimale Unwuchten sind unbedingt zu vermeiden, denn sie würden die Lebensdauer des Motors gefährden. Zudem muss der Prozess zu einem hochstabilen Bauteil führen.

Die ELC 6 wurde speziell für die hochproduktive Fertigung von Rotorwellen entwickelt. (Bildnachweis: EMAG GmbH & Co.KG)

Wie lässt sich vor diesem Hintergrund eine effiziente Produktion etablieren, die wachsende Stückzahlen angesichts eines größer werdenden Marktes prozesssicher realisiert? Eine Antwort auf diese Frage führt direkt zur Technologie von EMAG LaserTec. Das Unternehmen mit Sitz in Heubach bei Aalen kann bereits heute auf eine Erfolgsgeschichte rund um das Laserschweißen, das beim „Bauen“ der zweiteiligen Rotorwelle unverzichtbar ist, zurückblicken.

Alle führenden Automobilisten haben die dazugehörigen Anlagen mit dem Kürzel „ELC“ (EMAG Laser Cell) in verschiedenen Anwendungsbereichen im Einsatz. Ganz entscheidend für den Erfolg ist dabei eine hohe Kompetenz als Systemanbieter: EMAG LaserTec kennt den gesamten Produktionsablauf der jeweiligen Bauteile und entwickelt auf dieser Basis die vollständige Prozesskette.

Auf Kundenseite ist die Planung von neuen oder die Erweiterung von bestehenden Produktionsstätten deshalb massiv vereinfacht. Außerdem erfolgt das Ganze auf der Basis des modularen EMAG Maschinenbaus, zu dem eine Vielzahl von bewährten Komponenten gehören. Deshalb sind diese Anlagen und ihre Prozesse außergewöhnlich stabil und effizient in jedem Detail.

Alle Prozesse im schnellen Wechsel

Beladung der Laserreinigungsmaschine LC 4. Die Laserreinigung der Bauteile garantiert perfekte Voraussetzungen für das Schweißen. (Bildnachweis: EMAG GmbH & Co.KG)

Genau diese Qualität bringen die süddeutschen Laser-Spezialisten seit einiger Zeit in die Produktion von gebauten Rotorwellen ein. Die Maschine ELC 6 steht dabei im Mittelpunkt – eine hocheffiziente Lösung für die Zusammenführu

ng der zwei Bauteil-Hälften, wobei Teilehandling, Vorwärmen und Fügen sowie Schweißen im schnellen Wechsel und perfekt getaktet per Rundtisch ablaufen. D

ie exakt dosierbare, konzentrierte Energie des Laserstrahls erlaubt eine hohe Schweißgeschwindigkeit bei minimalen Verzügen am geschweißten Bauteil. Ein Blick auf die Details offenbart die Leistungsfähigkeit der Maschine, die speziell für Powertrain-Bauteile mit Rundnähten entwickelt wurde:

  • Bevor die Einzelteile in die ELC 6 eingelegt werden, erfolgt die Laserreinigung der Werkstücke. Hierfür bietet EMAG LaserTec die Laserreinigungsmaschine LC 4 an, die sich optimal mit der ELC 6 verketten lässt und somit eine nahtlose Linienintegration gewährleistet.
  • Im nächsten Schritt in der ELC 6 (Vorwärmen und Fügen) sorgt die Induktionstechnik zunächst für eine ideale Bearbeitungstemperatur am Bauteil, bevor die beiden Komponenten zusammengefügt werden.
  • Vor dem Schweißen erfolgt eine Prüfung der Schweißnaht-Lage und eine Nachregelung der Bauteil-Position. Dabei wird die Kontur präzise gescannt und die Daten der Schweißoptik sowie den NC-Achsen mitgeteilt.
  • Beim nachfolgenden Schweißprozess rotiert das vertikal angeordnete Werkstück, während die Laseroptik nur zum Werkstück radial hin bewegt wird. Der Schweißprozess mit seiner fokussierten Energie vollzieht sich also quasi von der Seite an der Rundnaht. Ein Pyrometer kontrolliert die Prozesstemperatur.
  • Nach dem Schweißen wird das Teil per Schwenkbewegung des Rundtischs aus der Maschine heraustransportiert und per Roboter entladen.
Ein Portallader entnimmt die Einzelteile vom Automationssystem und legt sie auf den Rundtisch der ELC 6. (Bildnachweis: EMAG GmbH & Co.KG)

Insgesamt weist diese Lösung ein enormes Produktionstempo auf – unter anderem auch deshalb, weil die Maschine mit ihrem Rundtisch während des Schweißens (und somit hauptzeitparallel) be- und entladen wird. Zudem erfolgen die einzelnen Teilprozesse perfekt getaktet. Dabei gewährleistet das Prinzip „feststehende Optik/bewegtes Werkstück“ eine hohe Betriebssicherheit.

Darüber hinaus legt EMAG LaserTec diese Lösung mit Blick auf Technologie, Ausbringung und Automation sehr flexibel für die Kunden aus, wobei sich Werkstücke bis zu einer maximalen Höhe von 300 Millimetern in der ELC 6 bearbeiten lassen.

Die ganze Lösung aus einer Hand

Grundsätzlich punktet EMAG in diesem Anwendungsfeld mit einem umfassenden Technologie-Portfolio, denn die Maschinenbauer haben beispielsweise auch für das nachfolgende Fügen von Rotorwelle und Rotor-Blechpaket sowie das hochpräzise Überdrehen dieses Pakets bereits diverse Lösungen entwickelt. Gleiches gilt für das Drehen, Verzahnen und Schleifen der beiden Rotorwellen-Einzelteile vor dem Verschweißen.

Gebaute Rotorwellen ermöglichen Entwicklern eine große Freiheit beim Design. (Bildnachweis: EMAG GmbH & Co.KG)

Bei der Automationstechnologie, die den Transport zwischen den Maschinen sicherstellt, passt sich EMAG den Vorstellungen der Kunden an. Es kommen zum Beispiel Linienportale, Stapelzellen, Stauförderbänder oder das EMAG eigene TrackMotion-System zum Einsatz – in jedem Fall profitiert das Gesamtsystem von der Einheitlichkeit der eingesetzten Maschinen mit ihren optimierten Schnittstellen.

Am Ende stehen Komplettlösungen für den Kunden. EMAG ist der einzige erforderliche Ansprechpartner während der Planung, Umsetzung sowie im Servicefall. Technologische Kompetenz und Erfahrungswissen garantieren eine perfekte Prozesskette mit hohem Tempo und hoher Sicherheit.

Wie genau dieses Fertigungssystem aussieht und welche Möglichkeiten es bietet, können Besucherinnen und Besucher der EMO Hannover auf dem Messestand der EMAG Gruppe in der Halle 17, C 34 erfahren.
