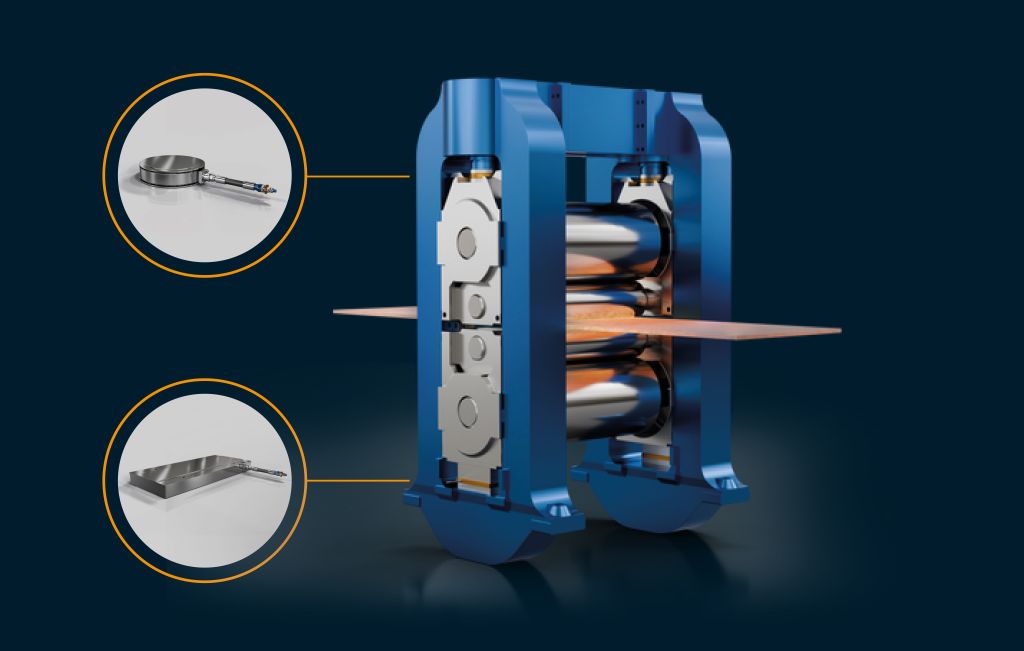

Mit der Produktreihe RollKraft erweitert die IMS Messsysteme GmbH ihr Portfolio um Kraftaufnehmer für den Einsatz in Warm- und Kaltwalzgerüsten. Die Messsysteme liefern präzise Messwerte für die Regelung, Analyse und Optimierung des Walzprozesses und sind für den zuverlässigen Einsatz unter anspruchsvollen Bedingungen ausgelegt bei IMS Messsysteme GmbH.
Präzise Messwerte für stabile Walzprozesse
Eine zuverlässige Erfassung der Walzkraft ist entscheidend, um Banddicke, Bandplanheit,
Materialqualität und Prozessstabilität zu sichern. RollKraft erfasst die im Walzgerüst auf das Walzgut wirkende Kraft und stellt den Messwert für die Anlagenregelung zur Verfügung. Die Messung basiert auf Dehnungsmessstreifen-Technik. Unter der einwirkenden Walzkraft entstehen in den speziell für den jeweiligen Anwendungsfall mithilfe einer FEM-Analyse berechneten und konstruierten Messzonen definierte Bewegungen. Die daraus resultierende Signaländerung wird über den IMS KraftController (MMV) in einen Kraftwert umgewandelt. Dieser Wert steht anschließend für die laufende Prozessregelung und Prozessüberwachung zur Verfügung.
Erfassung komplexer Belastungszustände
In Walzgerüsten wirken auf Kraftaufnehmer nicht ausschließlich vertikale Kräfte. Abhängig
von Einbausituation, Prozessführung und thermischen Einflüssen können zusätzlich
Querkräfte und seitliche Bewegungsanteile auftreten, die im Design der Kraftaufnehmer
berücksichtigt werden müssen.
Die Erfassung erfolgt mithilfe spezieller Dehnungsmessstreifen. Die Messgitter der
Dehnungsmessstreifen sind in zwei um 90° zueinander versetzten Achsen angeordnet und
wandeln die durch die Bewegung in den Messzonen entstehende Dehnung in eine
Widerstandsänderung um. Dadurch lassen sich komplexe Belastungszustände detailliert
bewerten, mögliche negative Einflüsse auf die Messung reduzieren sowie die Empfindlichkeit und das Ausgangssignal erhöhen.
„Mit RollKraft übertragen wir unsere Erfahrung aus der Kraftmessung auf anspruchsvolle
Anwendungen in Walzgerüsten“, erklärt Uwe Fliegenschmidt, Product & Sales Manager
RollKraft. „RollKraft ermöglicht eine robuste, präzise und zuverlässige Kraftmessung in
Walzgerüsten und lässt sich durch kundenspezifische Fertigung in bestehende
Konstruktionen integrieren.“
Die mithilfe einer FEM-Analyse ausgelegten Messzonen ermöglichen eine hohe
Empfindlichkeit, ein hohes Ausgangssignal und eine hohe Genauigkeit. Die Konstruktion ist
für den zuverlässigen Einsatz unter anspruchsvollen mechanischen und thermischen
Bedingungen ausgelegt. Je nach Baugröße und Ausführung können Messbereiche bis zu
7.000 Tonnen realisiert werden – eine Last, die in etwa dem Gewicht der Stahlkonstruktion des Eiffelturms entspricht.
Für Neuanlagen und Modernisierungen
RollKraft eignet sich für neue Walzgerüste ebenso wie für die Modernisierung bestehender
Anlagen. Durch die kundenspezifische Auslegung können vorhandene Einbauräume und
Schnittstellen berücksichtigt und weiter genutzt werden. Dadurch lässt sich ein vollständiger Umbau des Walzgerüsts vermeiden.
IMS bietet standardisierte sowie kundenspezifisch angepasste Ausführungen an. Von der
Konstruktion und Entwicklung über Fertigung und Kalibrierung bis hin zu Integration und
Service kommen alle Leistungen aus einer Hand.
„Die kundenspezifische Auslegung ermöglicht einen gezielten Austausch vorhandener Kraftaufnehmer, ohne umfangreiche Änderungen am Walzgerüst vorzunehmen“, sagt Fliegenschmidt. „Dadurch lässt sich der Modernisierungsaufwand reduzieren und die Stillstandszeit des Walzgerüsts minimieren.“
