BLM GROUP stellt neue Programmier-Software vor

VGPNext heißt die neue CAD/CAM-Programmier-Software für die Rohr- und Drahtbiegemaschinen der BLM Group. Dank vieler neuer Funktionen soll die Software die Programmierung der Biegemaschinen noch einmal deutlich erleichtern.

3291
(Bildnachweis: BLM GROUP)

Mit VGPNext stellt die BLM GROUP eine neue CAD/CAM-Programmier-Software für ihre Rohr- und Drahtbiegemaschinen vor, die neuesten technischen Anforderungen gerecht wird. Die Software zeichnet sich durch eine vollkommen neu gestaltete grafische Bedienoberfläche und eine Vielzahl intuitiver Funktionen aus, die das Programmieren ihrer Maschinen noch weiter vereinfachen und damit die Arbeit ihrer Bediener erleichtern.

Indem VGPNext verschiedene Funktionen für eine bedienerfreundlichere Programmierung vereinfacht, ergibt sich eine verbesserte Synergie zwischen den Maschinen und ihrer Software. Mit VGPNext finden die Maschinenbediener die benötigten Teileprogramme schnell auf, simulieren die Produktion und starten sie mit wenigen Klicks.

Zusätzliche Möglichkeiten für die Programmierung von Teilen

(Bildnachweis: BLM GROUP)

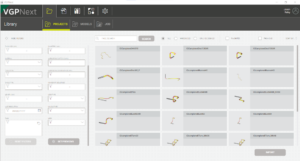

Bei VGPNext können Kunden Produktionsprogramme aus einer Bibliothek auswählen, die ein Archiv mit Bildern und technischen Daten umfasst. In dieser Bibliothek werden alle Programme zentral und auf einem Server gespeichert. Vorschaubilder und zahlreiche Suchfilter machen die Auswahl der benötigten Teileprogramme aus dieser Bibliothek einfach.

Ihnen lassen sich jeweils kundenspezifische Bezeichnungen zuordnen, nach denen die Teileprogramme später in der Bibliothek gesucht werden können. Weitere Filter, nach denen gesucht werden kann, sind unter anderem Werkstücke, Materialien, Daten und Maschinen.

Import von Teileprogrammen

Mit B_Import können in VGPNext Rohre oder ganze Baugruppen in den Formaten STEP oder IGES aufgerufen und die theoretischen Koordinaten der Biegungen automatisch berechnet werden. Das spart viel Zeit und erlaubt auch weniger erfahrenen Bedienern das Arbeiten mit der Software.

Konstruktion neuer Teile

Eine Optionsleiste erleichtert den gesamten Programmierprozess. Sie unterstützt die Bediener, indem sie diese auf fehlende Schritte, falsche Dateneingaben, voreingestellte Daten und auf benutzerdefinierte Daten hinweist. Auf diese Weise berücksichtigt VGPNext alle möglichen Variablen – einschließlich unter anderem theoretische Biegekoordinaten, Rückfederungen und Dehnungen der Materialien, Machbarkeit von Biegungen oder Auswahl geeigneter Werkzeuge – und zeigt an, wie einzugreifen ist.

Die Bediener können von einem Schritt zum nächsten gehen, ohne dass wertvolle Daten verloren gehen. Sobald Teile programmiert und die geometrischen Verformungen korrigiert sind, lässt sich mit dem in VGPNext integrierten 3D-Simulator ihre Machbarkeit simulieren.

3D-Simulation und Schätzungen der Produktionszeiten

(Bildnachweis: BLM GROUP)

VGPNext verfügt über einen realitätsgetreuen Simulator, der mögliche Kollisionen zwischen den herzustellenden Teilen und den Maschinen vorwegnimmt und so eine reibungslose Produktion gewährleistet.

Jede Maschine wird anhand ihrer Seriennummer identifiziert, so dass die Software ihre genaue Konfiguration und ihr Zubehör kennt. Auf diese Weise kann VGPNext zwei Maschinen der gleichen Familie mit unterschiedlichen Konfigurationen erkennen. Die Simulationen spiegeln die exakten Betriebsbedingungen der Maschinen wider, so dass die Berechnungen der Zykluszeiten noch genauer werden.

Gezielte Fehlerkorrektur im Biegeprozess

In VGPNext ist ein Fehlerkorrektur-Katalog verfügbar, aus dem die Bediener komfortabel die am besten geeigneten Korrekturen auswählen können, ohne die Teileprogramme komplett neu erstellen zu müssen. Anschließend empfiehlt die Maschine, welche Korrekturen vorzunehmen sind, und stellt die Parameter entsprechend ein.

Überwachung

Diese Funktion gibt über den Tag hinweg einen vollständigen Überblick über die Effizienz der Maschinen. Sie ermöglicht ihre tägliche Überwachung und die Berechnung der Zykluszeiten der herzustellenden Werkstücke. Zudem gibt sie einen Überblick über die abgearbeiteten Produktionsaufträge und die gesamte Ausschussmenge.

Plug-Ins

Ein Plug-in-Bildschirm bietet zusätzliche Funktionalität, mit der simuliert werden kann, wie sich die Produktivität mit bestimmten Funktionen und ohne diese Funktionen darstellt. Das bietet Kunden eine faktenbasierte Entscheidungsgrundlage, ob sie diese Funktionen künftig kaufen sollen.

Kontakt:

www.blmgroup.com
