High Purity-Reinigung auf den Zahn fühlen

Ende November hat die Ecoclean GmbH ihr neues High Purity-Test Center am Produktionsstandort Dettingen unter Teck offiziell eingeweiht. Das Unternehmen hat dort die Möglichkeiten und Bedingungen geschaffen, um Reinigungsversuche für Hightech-Bauteile mit extrem hohen Reinheitsanforderungen durchzuführen.

217
Ecoclean, Fertigungstechnik, Fertigung

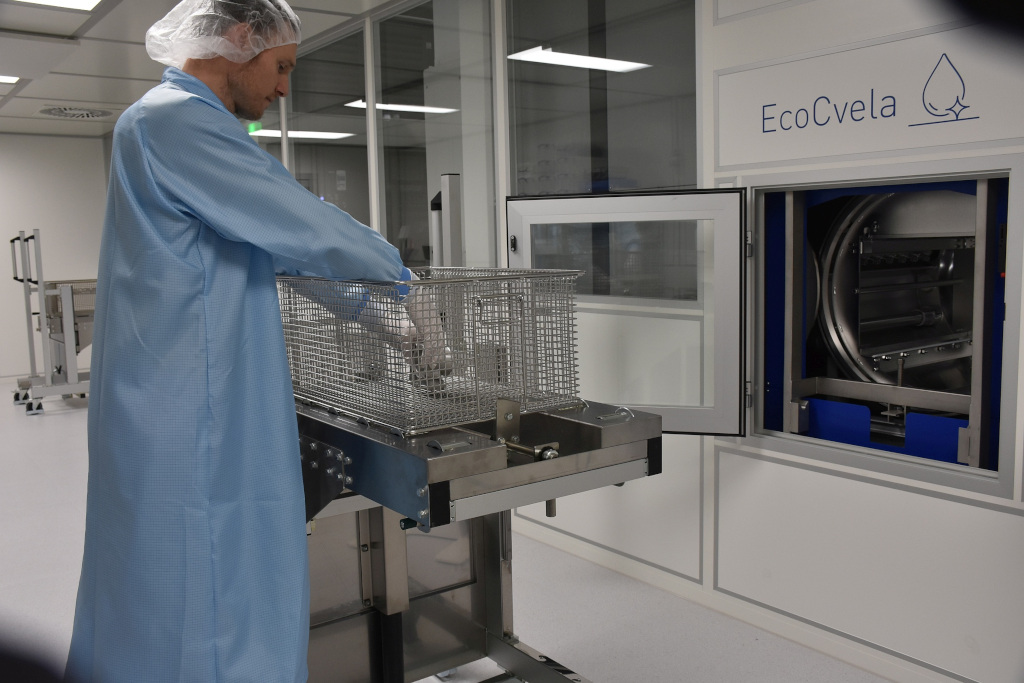

Im Endreinigungsbereich, der sich in einem validierten Reinraum der Klasse ISO 7 mit Zonen ISO 6 befindet, können Reinigungsversuche mit höchsten Sauberkeitsanforderungen, beispielsweise Grade 2 und 1, durchgeführt werden. (Bildnachweis: Ecoclean GmbH)

Abgestimmt auf die veränderten und branchenspezifischen Anforderungen in der industriellen Teilereinigung hat die Ecoclean GmbH ihr Produkt- und Dienstleistungsportfolio stärker diversifiziert. Dazu zählen speziell für so genannte High Purity-Reinigungsanwendungen ausgelegte Reinigungsanlagen und -systeme, mit denen extrem hohe Reinheitsanforderungen an metallische und optische Komponenten prozesssicher erfüllt werden können.

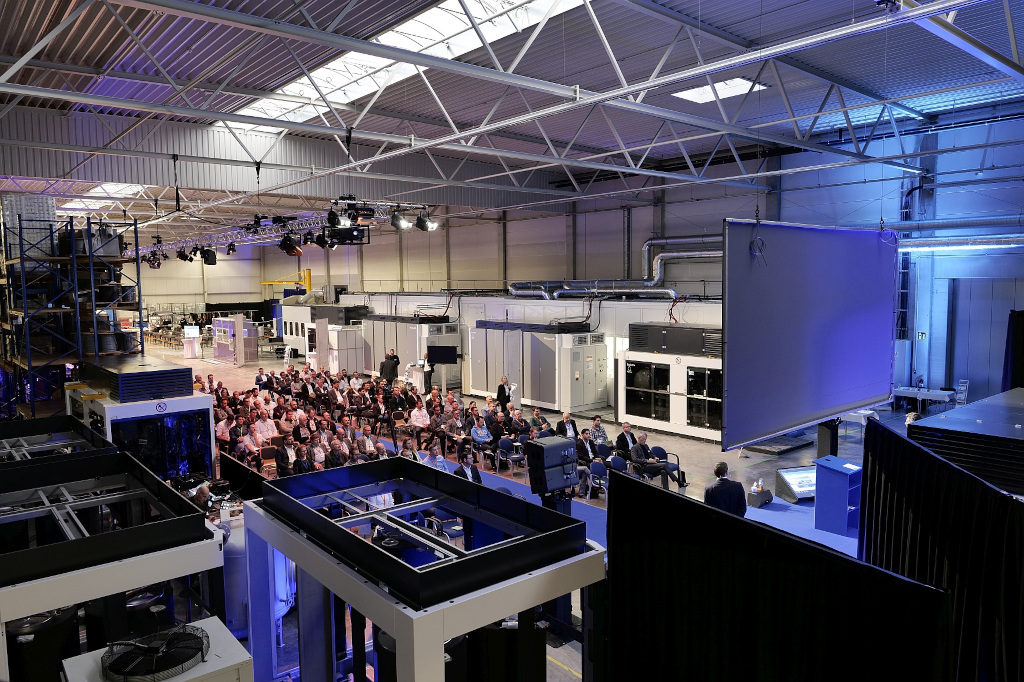

Die Eröffnung des neuen High Purity-Test Centers am Produktionsstandort Dettingen feierte Ecoclean mit rund 110 Gästen aus der Halbleiter-Zulieferindustrie, Präzisionsoptik und weiteren Hightech-Branchen. (Bildnachweis: Ecoclean GmbH)

Solche Bauteile werden unter anderem bei Herstellern von Produktionsequipment für die Halbleiterindustrie, in der Präzisionsoptik, der Laser-, Mess-, Analyse- und Hoch-Vakuumtechnik benötigt. Es war daher eine logische und konsequente Entscheidung, Kunden aus diesen Marktsegmenten entsprechende Kapazitäten und Technologien für Reinigungsversuche unter hochreinen Bedingungen im Reinraum zur Verfügung zu stellen.

Umgesetzt wurde dies mit dem neuen High Purity-Test Center am Produktionsstandort Dettingen unter Teck, in das Ecoclean rund vier Millionen Euro investierte. Es wurde Ende November 2022 offiziell eingeweiht.

Mehr als eine Alternative zu Inhouse-Versuchen

Im neuen Test Center stehen insgesamt fünf Reinigungssysteme mit speziell für die High Purity-Reinigung erforderlicher Ausstattung zur Verfügung. Sie decken die in der nasschemischen Bauteilreinigung eingesetzten Technologien, Medien und Verfahren, beispielsweise Ultraschall, Injektionsflutwaschen, Plasmareinigung, Pulsated Pressure Cleaning (PPC) und Ultraschall Plus, ab.

Für Kunden, die Präzisionsbauteile für High Purity-Anwendungen herstellen, ergeben sich durch die Möglichkeit, Reinigungsversuche im Ecoclean-Test Center durchführen zu können, verschiedene Vorteile:

  • Bei Neuteilen sind üblicherweise aufwändige Prozessvalidierungen und Reinigungsversuche erforderlich. Diese würden hauseigene, meist ausgelastete und validierte Reinigungsanlagen belasten.
  • Reinigungsprozess und Prozessparameter, beispielsweise Waschmechanik, Chemie, Wasserqualitäten, Taktzeiten und Reinigungsergebnis können unabhängig von eventuell bereits in Unternehmen vorhandenen Prozessen bestmöglich für das jeweilige Bauteil ausgelegt werden.
  • Durch die Versuche sind erforderlicher Prozess und Ergebnis der Reinigung im Vorfeld besser abschätzbar, woraus für das Team aus Kunde und Anlagenhersteller eine Risikominimierung resultiert.
  • Darüber hinaus lassen sich Versuche und Machbarkeitsstudien zur Reinigbarkeit neuer Präzisionsbauteile durchführen, ohne in validierte Produktionsabläufe eingreifen zu müssen.
  • Nicht zuletzt können Kunden bei Bedarf durch ein Job-Cleaning unterstützt werden.

Ausgestattet für Vor- und Endreinigung mit höchsten Anforderungen

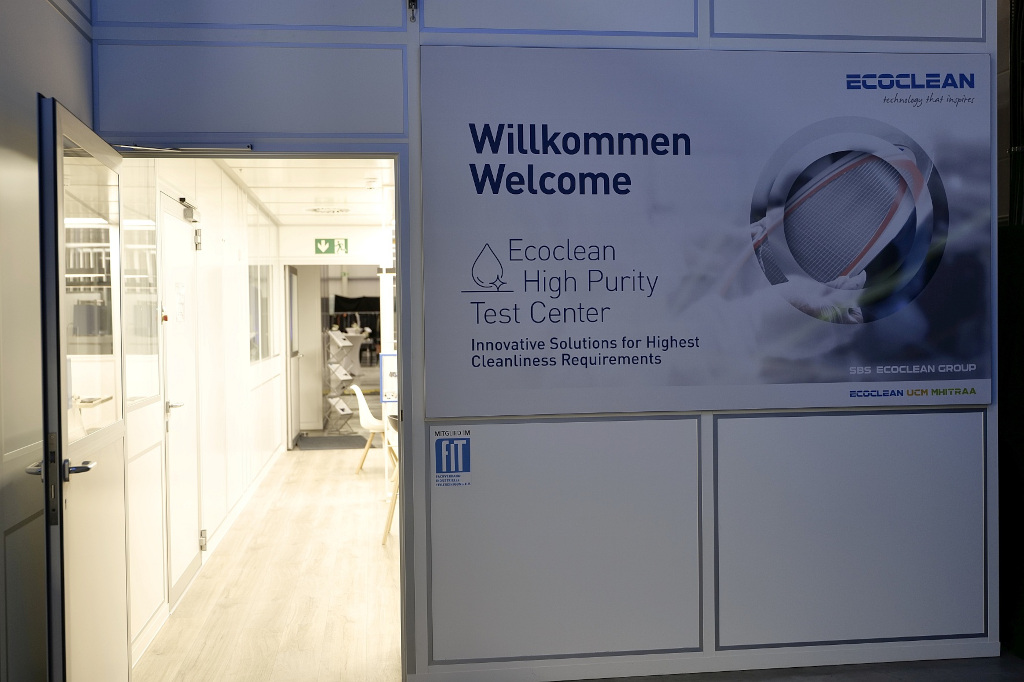

Das neue Test Center ermöglicht Kunden mit High Purity-Reinigungsanwendungen, Versuche unter hochreinen Bedingungen durchzuführen. Es stehen dafür in einem Sauber- und Reinraum insgesamt fünf Reinigungsanlagen, RO-, DI- und UP-Wasserqualitäten, Messtechnik sowie eine Verpackungsstation zu Verfügung. (Bildnachweis: Ecoclean GmbH)

Das neue Test Center verfügt dafür über zwei Reinigungsbereiche unterschiedlicher Sauberkeitsklassen. Der erste befindet sich in einem Sauberraum, in den eine Lösemittel-Kammerreinigungsanlage mit integrierter Niederdruck-Plasmareinigung sowie eine Kammeranlage für wässrige Medien integriert ist.

Dieser Bereich wird für Vorreinigungen eingesetzt, um Teile für die Endreinigung im Reinraum vorzubereiten. Er eignet sich darüber hinaus, um höheren Sauberkeitsanforderungen vieler klassischer Feinstreinigungsaufgaben aus Branchen wie der Sensortechnik, Luftfahrt, E-Mobilität und Beschichtungsindustrie gerecht zu werden.

Der Endreinigungsbereich ist in einem validierten Reinraum der Klasse ISO 7 mit Zonen ISO 6 untergebracht. Die Ausstattung umfasst eine Lösemittel-Kammeranlage, eine Kammeranlage für wasserbasierte Medien sowie eine Mehrbad-Ultraschallreinigungsanlage mit neun Nass- und zwei Trockenstationen.

Hier können unter anderem unterschiedliche Ultraschall-Frequenzen, Reinigungschemikalien, PPC, und Passivieren getestet werden. Für die Trocknung stehen ebenfalls verschiedene Möglichkeiten – auch in Kombination – zur Verfügung.

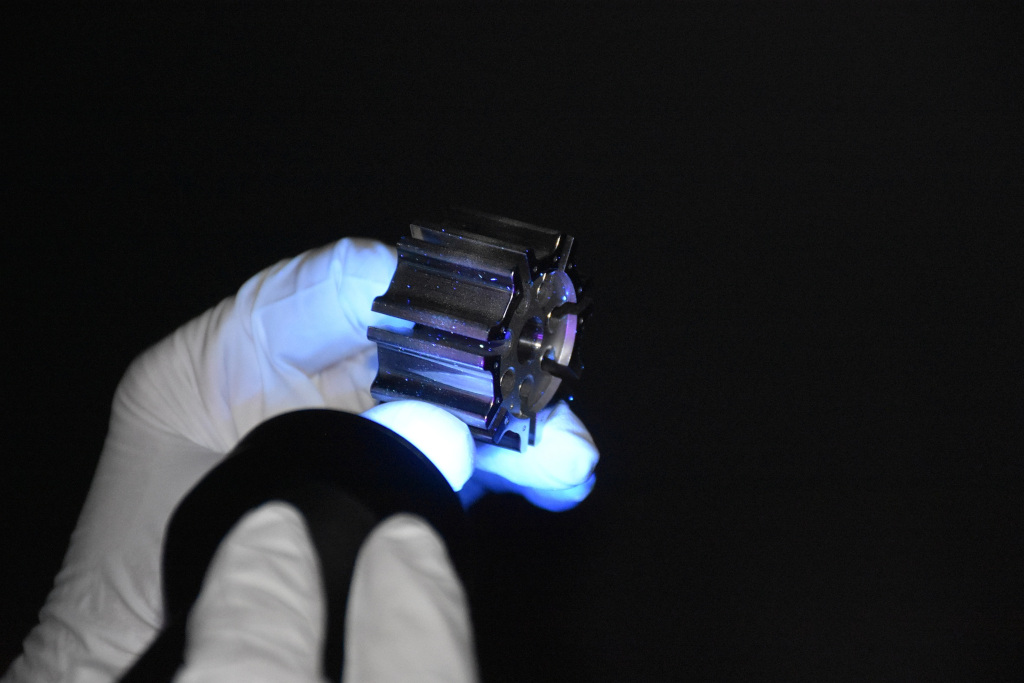

Für den Nachweis von Restpartikeln ist in das High Purity-Test Center eine Dunkelkammer mit UV-Lichtquelle integriert. (Bildnachweis: Ecoclean GmbH)

Die in das neue Technologiezentrum integrierten Aufbereitungslösungen für Osmose (RO)-, De-Ionisiertes (DI) und Ultra-Pure-Wasser (UPW) ermöglichen den Einsatz aller in der Feinst- und High Purity-Reinigung verwendeten Wasserqualitäten. Mit dieser Ausstattung lassen sich extrem hohe Sauberkeitsanforderungen erfüllen, beispielsweise entsprechend Grade 2 und 1. Da alle Anlagen über die Cloud-Lösung Ecoclean Connect vernetzt sind, liegen die Daten der Anlagen und Reinigungsversuche digital vor.

Für die Kontrolle der erzielten Reinigungsergebnisse ist das Test Center mit verschiedene Messtechnologien ausgestattet. Integriert ist auch eine spezielle Verpackungsstation für die gereinigten Produkte.
