3D-Druck im Weltraum

Das Studententeam AIMIS-FYT entwickelt mit drylin Lineareinheiten von IGUS einen 3D-Drucker für die kostengünstige Produktion von Strukturelementen im Weltall.

665

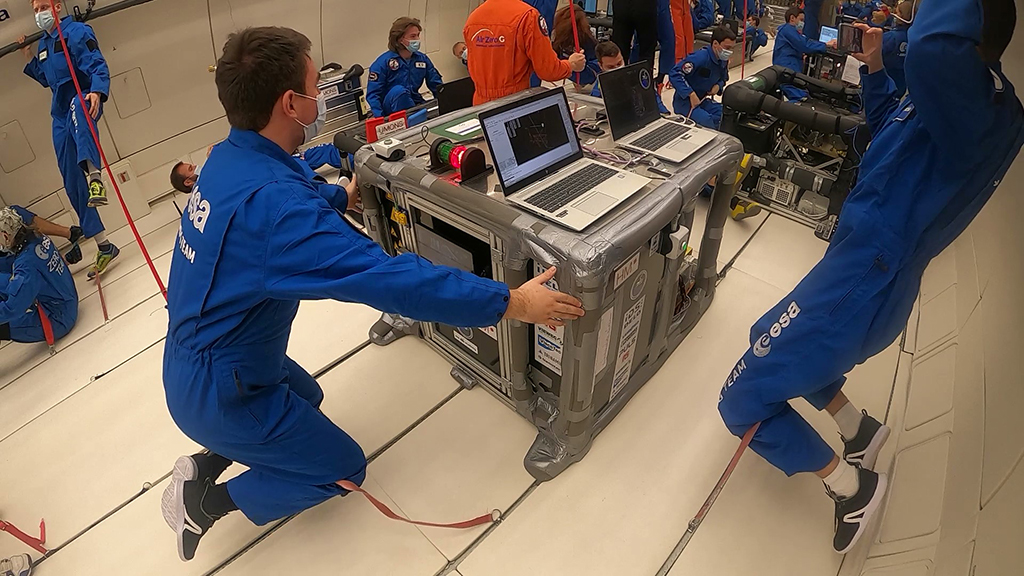

Bei einem Parabelflug kommt es zu einer Mikrogravitation, ganz ähnlich der Schwerelosigkeit im Weltraum. Ideale Bedingungen, um den 3D-Drucker zu testen. (Bildnachweis: AMIS-FYT)

Der derzeitige Prozess, um Geräte in den Weltraum zu transportieren, ist recht ineffizient und teuer. Denn die Strukturteile sind in erster Linie dafür ausgelegt, den hohen Belastungen während der Startphase eines Raumfahrzeugs standzuhalten. Für die spätere Betriebsdauer sind diese Strukturen jedoch überdimensioniert. Aufgrund der hohen Kosten und des begrenzten Platzes auf einer Trägerrakete sind alternative Lösungen gefragt.

Das Münchener Studententeam AIMIS-FYT nahm sich der Problematik an und arbeitet im Rahmen ihres Studienganges der Luft- und Raumfahrtechnik an einem 3D-Druckverfahren für die kostengünstige Fertigung im Weltraum. Dazu setzen die Studenten auf photoreaktives Harz und UV-Licht, was das Harz erhärtet. Für experimentelle Tests des Verfahrens in der Schwerelosigkeit musste ein 3D-Drucker konstruiert und gebaut werden.

Auf der Suche nach der passenden Antriebstechnik wandten sich die Ingenieure an den motion plastics Spezialisten igus und wurden mit den drylin SAW-Linearachsen fündig. Die Linearmodule kommen in den zwei z-Achsen sowie in der x-Achse des Druckers zum Einsatz und bilden damit die zentrale Antriebseinheit. Die Linearachsen überzeugen vor allem durch ihr geringes Gewicht, denn sie bestehen uns Aluminium und wartungsfreien Gleitelementen aus Hochleistungskunstoff.

Zu Reduzierung des Spiels der schmiermittelfreien und schmutzunempfindlichen Polymer-Lineargleiter, griffen die angehenden Ingenieure auf einstellbare Lager zurück. Damit der Druckfaden auch rotiert werden kann, wurde eine kompakte robolink D-Drehachse mit Schneckengetriebe in den Drucker eingebaut.

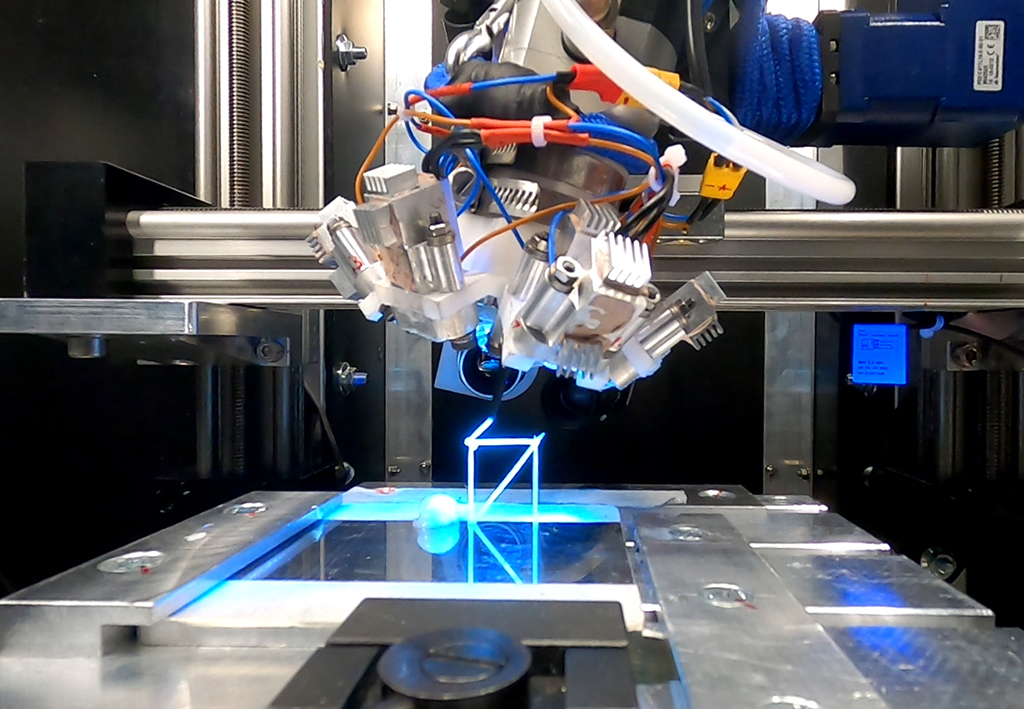

Die wartungsfreien drylin SAW-Linearachsen sind das zentrale Element des 3D-Druckers. Sie sorgen mit einstellbaren Lagern für präzise Druckergebnisse. (Bildnachweis: AMIS-FYT)

Erfolgreiche Testreihe unter realen Bedingungen

Um den Drucker und das Verfahren zu testen, bewarb sich das Team für das FlyYourThesis!-Programm der Europäischen Weltraumagentur (ESA) und erhielt die Zusage. Im November und Dezember 2020 fanden die Parabelflüge statt. Erreicht das Flugzeug den Höhepunkt des Steigfluges und kippt in den Sinkflug ab, so kommt es zu einer Mikrogravitation, ganz ähnlich der Schwerelosigkeit im Weltraum.

Ideale Bedingungen für einen Real-Test des Druckers. „Die Linearachsen liefen bei allen Experimenten stets ohne Probleme, sodass wir bei jeder Parabel einen kleinen Stab und auch kleine Fachwerkstrukturen drucken konnten“, freut sich Torben Schäfer vom Team AIMIS-FYT.

young engineers support von igus fördert innovative Projekte

Projekte wie AMIS-FYT fördert igus im Rahmen des young engineers support (yes). Mit der Hochschulinitiative möchte igus Schüler, Studenten und Dozenten mit kostenlosen Mustern, Hochschulrabatten und Sponsoring sowie bei der Entwicklung innovativer Projekte unterstützen.
