IEF-Werner auf der Motek 2022

Zur Motek präsentiert IEF Werner unter anderem seinen varioSTACK CF „Clean Factory“. Das offene und modulare Palettiersystem eignet sich für hochgenaue und automatisierte Fertigungsprozesse in Reinräumen. Das Palettierer-Konzept kommt zum Beispiel in der Medizintechnik, in der Pharmabranche und in der Elektroindustrie zum Einsatz.

156

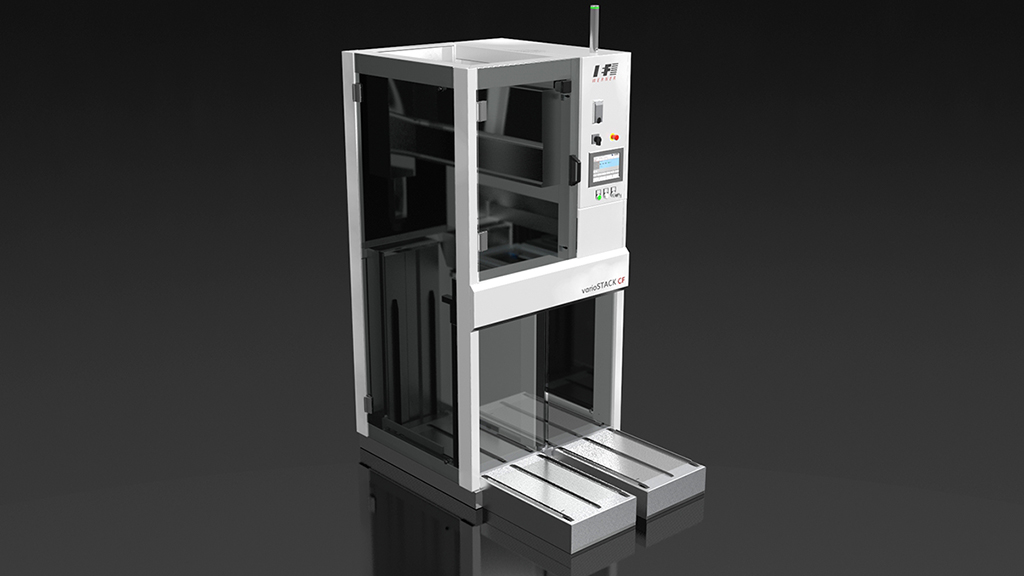

Mit dem varioSTACK CF hat IEF-Werner ein ganzheitliches Palettierer-Konzept für Reinraumanwendungen entwickelt. (Bildnachweis: IEF-Werner GmbH)

Der varioSTACK CF lässt sich laut Hersteller an nahezu jede Aufgabenstellung anpassen. Der Anwender kann diese Lösung mit einem integrierten IEF-Produkthandling betreiben. Außerdem kann er den äußerst kompakten Palettierer standardmäßig mit Palettenwagen oder Transportbändern beladen. Trays mit einem Gewicht von bis zu 15 Kilogramm werden somit ein- und ausgeschleust.

Für die Fertigung unter reinen Bedingungen haben die Entwickler von IEF-Werner den varioSTACK CF gesondert optimiert. Unter Beibehaltung der schnellen Taktzeiten wurden speziell die Aspekte der Partikelgenerierung und Abreinigbarkeit verbessert – zum Beispiel über Lineareinheiten mit Metallbandabdeckung, die IEF-Werner ebenfalls auf der Motek zeigen wird.

Die Metallbandabdeckung schützt den Linearantrieb einerseits vor dem Eindringen von Schmutz oder Partikeln und verhindert andererseits die Partikelabgabe an die Umgebung. Damit eignen sich die Antriebe für Reinräume nach ISO 14644-1 von Klasse 1 bis 8. Das Fraunhofer-Institut für Produktionstechnik und Automatisierung hat dies geprüft und zertifiziert. Damit können Hersteller aus der Pharma- und Medizintechnik die Anforderungen an die Sauberkeit von Lineareinheiten erfüllen.

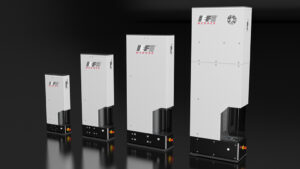

Die vier Baugrößen der aiPRESS-Reihe. (Bildnachweis: IEF-Werner GmbH)

In Stuttgart zeigt IEF-Werner zudem die erfolgreiche Servopressen-Serie aiPRESS. Die flexibel aufgebauten Systeme lassen sich sowohl in automatisierte Fertigungslinien als auch in Handarbeitsplätze integrieren. Erhältlich sind sie in vier Baugrößen: mit drei Kilonewton und 180 Millimetern Maulweite, 15 Kilonewton und 230 Millimetern Maulweite, 36 Kilonewton und 280 Millimetern Maulweite.

Die größte Version ist die aiPRESS 100. Sie wiegt etwa 650 Kilogramm, hat eine Maulweite von 350 Millimetern und kann auch größere Komponenten mit einer Kraft von bis zu 100 Kilonewton und einer Wiederholgenauigkeit von wenigen Mikrometern verpressen. IEF-Werner wählt bei jeder Kraftstufe den passenden Motor für die Kundenapplikation aus. Bereits im Standardsystem enthalten ist jetzt auch das externe Wegmesssystem, das direkt an der Presspinole angebracht ist.

Fachbesucher können sich auf der Motek auch über die Verstelleinheit domiLINE informieren. Mit diesem bewährten Einstell-Schlitten lassen sich zum Beispiel Messsysteme an jede mögliche Position manuell verschieben. Die Verstelleinheit ist modular aufgebaut und kann leicht umgerüstet werden. Mit den Schlittenbreiten von 30, 50, 80 und 120 Millimetern ist der Anwender flexibel. Bei der kleinsten Version etwa sind ab Lager jeweils vier verschiedene Hübe von fünf bis 20, bei der größten von 25 bis 100 Millimetern lieferbar.

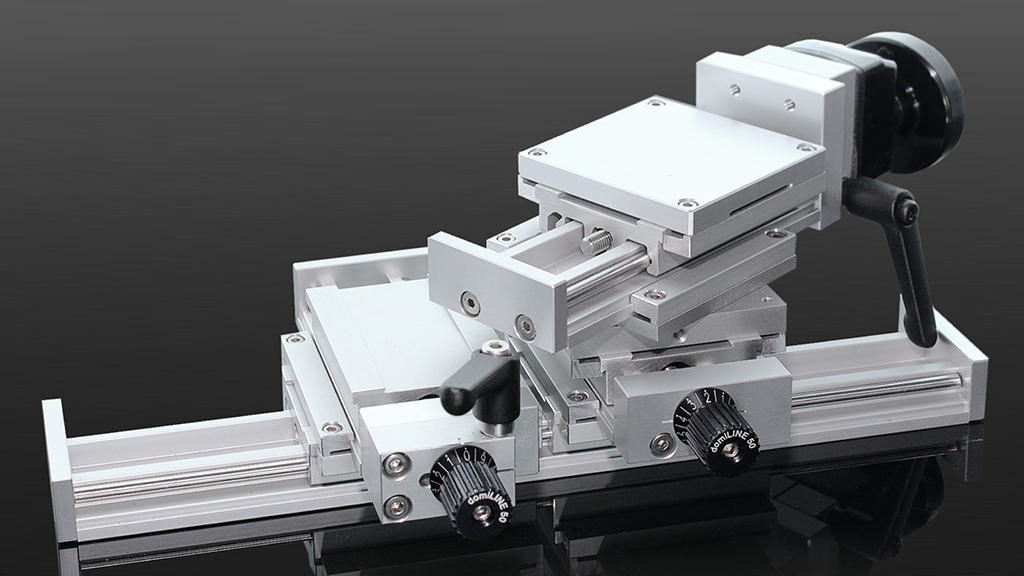

domiLINE: Betreiber können die Einstellschlitten einfach kombinieren, ohne die einzelnen Elemente verschrauben zu müssen. (Bildnachweis: IEF-Werner GmbH)

Betreiber können nicht nur Schlitten miteinander, sondern auch mit manuellen Dreheinheiten verbinden. Dafür hat IEF-Werner die MDV-Serie im Programm, die in vier Größen erhältlich ist. Die kleinste Version hat einen Durchmesser von 55 Millimetern, die größte einen rechteckigen Querschnitt von 100 x 140 Millimetern. Das Spiel der Schneckenverzahnung ist einstellbar und werkseitig schon optimal auf ein Minimum reduziert. Für den Anwender bedeutet dies eine noch höhere Wiederholgenauigkeit bei der Positionierung.

Auf der Motek präsentiert IEF-Werner zudem ein Portalsystem mit der Zahnriemenachse Modul 115/25. Damit demonstriert der Automatisierungsspezialist die Handhabung von Paletten mit Hilfe eines großen Portalsystems. Betriebe können mit dessen Hilfe etwa Paletten oder Kisten mit einem Gewicht bis zu 40 Kilogramm handhaben.

Der Grundkörper des Moduls zeichnet sich insbesondere durch eine hohe Biege- und Torsionssteifigkeit aus. Damit sind Konstrukteure in der Lage, große Spannweiten umzusetzen – und genau das ist beim Aufbau von Portalsystemen von Vorteil. Selbst bei hohen Belastungen und großen Hüben sind keine zusätzlichen Stützkonstruktionen erforderlich. Es lassen sich Hübe bis 6,5 Meter realisieren. Dabei steht die Lineareinheit in Hubabstufungen von je 60 Millimetern zur Verfügung.

Wie lassen sich kleine und leichte Bauteile etwa in der Uhrenindustrie, Medizinbranche, Mikrosystem- oder Feinwerktechnik automatisiert bewegen – und dazu noch schnell und präzise? Diese Frage beantwortet IEF-Werner auf der Motek mit der miniSPIN-Baureihe. Der Anwender erhält ein kompaktes und hochdynamisches Handling für Komponenten mit einem Gewicht von bis zu 20 Gramm und einer Gesamtzykluszeit von unter 240 Millisekunden. Je nach Anwendung lässt sich die Baureihe als Einzellösung oder auch kombiniert mit Lineareinheiten einsetzen.

IEF-Werner auf der Motek, Halle 5, Stand 5220
