Flexibler 3D-Metalldrucker

Es »matcht« zwischen der Stellba AG, einem Schweizer Spezialisten für Beschichtungs- und Bearbeitungslösungen und dem Bereich Additive Manufacturing der CHIRON Group. Wie gut, zeigt sich im Pilotprojekt AM Cube, im ersten industriellen Einsatz des 3D-Metalldruckers der CHIRON Group.

411

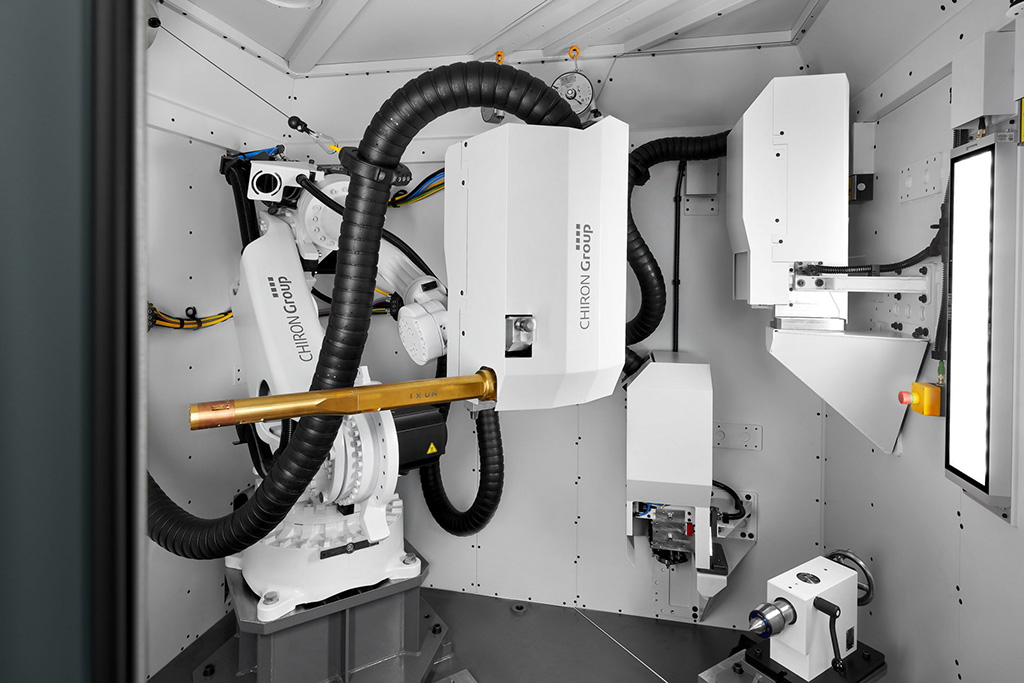

Einer der drei Auftragsköpfe des AM Cube beim Auftrag von Pulver mittels Lanze zur Innenbeschichtung von Bauteilen. Die insgesamt drei Auftragsköpfe erlauben den Wechsel des Auftragsmaterials – Draht oder Pulver – in unterschiedlichen Phasen der Produktion (Bildnachweis: CHIRON Group)

Wer Fouad Cheaitani, Head of Sales, Customer Support and Business Development bei Stellba, und Axel Boi im digitalen Fachgespräch erlebt, fühlt sich wie der Zuschauer in einem hochklassigen Tischtennis-Match. Die Bälle fliegen blitzschnell, die gedanklichen Zuspiele sind präzise, die Rückgaben bringen einen neuen Twist.

Beide sind in ihrem Element und sichtlich stolz auf das Ergebnis ihrer Entwicklungspartnerschaft: einen AM Cube, der seit Markteinführung 2020 weitere Optionen und damit Anwendungsvielfalt hinzugewonnen hat. Doch der Reihe nach …

Kompetenzen vertiefen und erweitern

Als Spezialist für kundenindividuelle Beschichtungs- und Bearbeitungslösungen verfügt Stellba über umfassende Kompetenz beim thermischen Spritzen, Schweißen und Plasma-Pulver-Auftragschweißen. Bereits 2014 begann man, Lasertechnologien anzuwenden und investierte in eine erste Laserschweißanlage.

Mit dem Ziel, die Technologie für den Einsatz bei Stellba zu optimieren und, so Fouad Cheaitani, das Bearbeiten von »XXL-Werkstücken und Komponenten« auf die Anlage zu transferieren. Dabei hatte man vor allem die Prozesse im Blick, bei denen konventionelle Verfahren zwar gute Ergebnisse, aber nicht »Swiss Quality« lieferten.

Der AM Cube (Bildnachweis: CHIRON Group)
Know-how aufbauen, neue Partner suchen und finden

So baute man sukzessive Know-how auf, vernetzte sich mit Spezialisten und Forschungseinrichtungen und wurde auf die Aktivitäten des Bereichs Additive Fertigung der CHIRON Group aufmerksam. Als Stellba im Herbst 2019 einen Partner suchte, um die Kompetenzen über das Beschichten hinaus auf den Aufbau von Werkstücken auszuweiten und Anfragen nach der Fertigung von Kleinserien beantworten zu können, nahm Fouad Cheaitani Kontakt zu Axel Boi auf.

Man war direkt auf einer Wellenlänge, noch vor Weihnachten wurden die Verträge unterzeichnet. Wichtig für Fouad Cheaitani waren zwei Dinge: »Wir wollten kein fertiges System, das wir uns erst passend hätten umbauen müssen. Zudem sind wir ein kleines Unternehmen und wollten im Konzert mit großen OEMs nicht nur ein sehr kleines Lied spielen.«

Flexibilität. Bei der Additiven Fertigung, im Austausch.

Axel Boi war sofort bereit, mit Stellba dem AM Cube über die bereits vorhandenen Qualitäten die gewünschte »Phantasie in der Anlage« beizubringen: neue Optionen für maximale Flexibilität. Stellba ist Dienstleister, die Anforderungen sind jeden Tag unterschiedlich:

Bearbeitung mit 4 oder 5 Achsen, Draht oder Pulver, Materialauftrag mit Lanze oder Düse, Vorwärmen der Teile auf 300 Grad, Schweißen unter Argon-Schutzgasatmosphäre zum Vermeiden von Oxidation und Porenbildung. Jedes Projekt bringt neue Herausforderungen, die der AM Cube alle souverän bewältigen soll.

»Wir wollten kein fixfertiges System, sondern Phantasie in der Anlage, eine Vielzahl an Optionen, mit denen wir als Lohnfertiger unterschiedlichste Aufträge bearbeiten können.«

Axel Boi (Head of Additive Manufacturing bei der CHIRON Group) und Fouad Cheaitani (Head of Sales, Customer Support and Business Development bei Stellba) vor dem AM Cube. (Bildnachweis: CHIRON Group)
Hohes Tempo, immer

Um die vielfältigen Vorgaben in praxisgerechte Lösungen zu überführen, arbeitet man im schweizerischen Dottikon und in Tuttlingen eng und konstruktiv zusammen. Die Applikationstechniker, Werkstoffspezialisten und Softwareentwickler von Stellba und dem Bereich Additive Fertigung tauschen sich regelmäßig aus, führen Kompetenzen zusammen und überprüfen neue Ansätze auf Machbarkeit.

Die Bedenken, ob die CHIRON Group angesichts ihrer Größe diese Geschwindigkeit mitgehen könnte, haben sich schnell zerstreut. Der Bereich Additive Fertigung ist, so Axel Boi, »wie ein Start-up geführt und somit dynamisch und flexibel. Durch die CHIRON Group haben wir aber den Rückhalt und weiteres Fachpersonal, auf das wir zugreifen können.«

Im Fokus bei Stellba: neue Materialien und Möglichkeiten

Fouad Cheaitani sieht sich auf Seiten des Werkstoffs – auch hier stimmt »die Chemie« mit der CHIRON Group. Für ihn muss nicht nur softwareseitig und bei der Technologie alles passen, sondern, für optimale Ergebnisse, auch das Material:

»Wir wollen künftig nicht nur Bauteile mit dem vorhandenen Materialspektrum an Draht oder Pulver aufbauen, sondern auf dieser Basis neue, perfekt für die Additive Fertigung passende Werkstoffe und Auftragsmaterialien entwickeln. Mit denen sich, zum Beispiel durch Zusätze oder neue Zusammensetzungen, die gewünschten mechanischen Werte erzielen und neue Materialeigenschaften realisieren lassen.«

Ob dies besser mit Draht oder Pulver gelingt? Zum einen Erfahrungssache, zum anderen nähert man sich der Idealvorstellung in Versuchen. Die im Vergleich zur Entwicklung und Genehmigung komplett neuer Materialien deutlich schneller zum gewünschten Ergebnis führen.

Kabelführung mit Verschleißschutzbeschichtung aus Stellit 6 (Bildnachweis: CHIRON Group)
Easy to use: echtes Alleinstellungsmerkmal

Doch aus der Zukunft der Additiven Fertigung zurück in die Praxis. Wichtig ist das sichere Beherrschen der hochkomplexen Technologie, das Minimieren von Bedienfehlern. Zentraler Vorteil des AM Cube ist, so Fouad Cheaitani, »der automatische Auftragskopfwechsel. Ob Draht oder Pulver, 3D-Druck oder Beschichten, innen oder außen: Was bei anderen Herstellern Stunden dauert, ist hier ohne manuelles Eingreifen und sicher in nur einer Minute erledigt.«

Einer der drei Auftragsköpfe des AM Cube beim Auftrag von Pulver mittels Lanze zur Innenbeschichtung von Bauteilen. Die insgesamt drei Auftragsköpfe erlauben den Wechsel des Auftragsmaterials – Draht oder Pulver – in unterschiedlichen Phasen der Produktion.Einer der drei Auftragsköpfe des AM Cube beim Auftrag von Pulver mittels Lanze zur Innenbeschichtung von Bauteilen.

Die insgesamt drei Auftragsköpfe erlauben den Wechsel des Auftragsmaterials – Draht oder Pulver – in unterschiedlichen Phasen der Produktion. »Zentraler Vorteil des AM Cube und ein echter USP ist der automatische Wechsel des Auftragskopfs. Das ist absolut konkurrenzlos!«

Vielfalt als Ziel – Ziel erreicht!

Beschichten, 3D-Druck, Reparatur: Alles mit dem AM Cube möglich. Und, wie verschiedene Anwendungen bei Stellba zeigen: Alles machbar. Seit Inbetriebnahme laufen auf dem 3D-Metalldrucker diverse Forschungsprojekte mit namhaften technischen Hochschulen der Schweiz sowie unterschiedliche Aufträge:

Es werden Halbschalen für Bremsen in Schienenfahrzeugen geschweißt, Bauteile innen mit Alubronze beschichtet, Turbinenschaufeln repariert. Derzeit baut man ein großes Laufrad für eine Turbine komplett additiv auf. Des weiteren führt Stellba auf dem AM Cube Reparaturen an Bauteilen durch und arbeitet intensiv an der Qualifizierung neuer Werkstoffe wie Wolframkarbid oder Materialien auf Nickel-Basis.

Mittlerweile ist die Erprobungsphase abgeschlossen, der AM Cube hat die unterschiedlichsten industriellen Anforderungen mit Bravour gemeistert, die gemeinsam entwickelten Optionen stehen jetzt allen Anwendern zur Verfügung. Zudem lässt sich der Schweißvorgang im AM Cube jetzt in Echtzeit erfassen und dokumentieren – mit den neuen digitalen Systemen VisioLine AM und DataLine AM.

Bleibt die Frage: Ersetzt Additive Manufacturing bestehende Technologien? Auch hier sind sich Fouad Cheaitani und Axel Boi einig: Nein, aber die Ingenieure haben bei der Entwicklung von Bauteilen mehr Möglichkeiten – sowohl im Hinblick auf geringeres Gewicht der Teile und das Einsparen von Energie als auch beim Design.

Schweißversuch mit Alubronze zum Ermitteln der Prozessparameter -Magnetbremse für Schienenfahrzeuge (Bildnachweis: CHIRON Group)
