Hohe Anforderungen an Technische Sauberkeit

Die steigenden Anforderung nach technischer Sauberkeit stellt vielen Herstellern und Zulieferern immer größere Aufgaben.

373

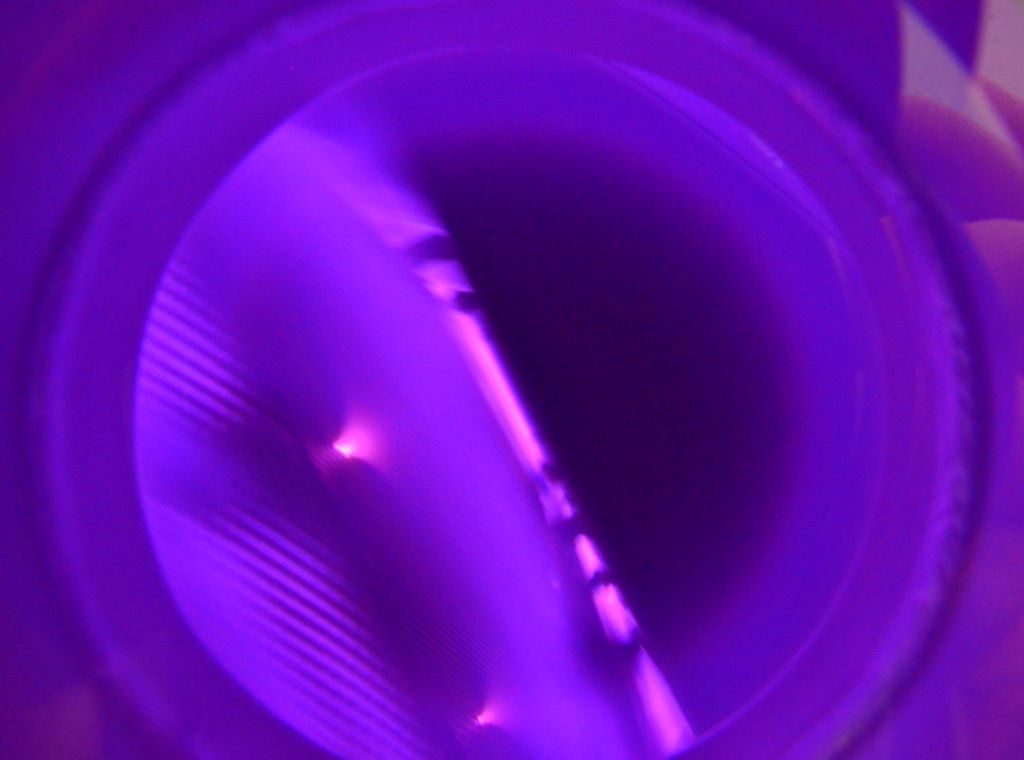

Beim Plasmaverfahren kommen die grundgereinigten Elastomere in eine Niederdruckplasmaanlage, in der ein Vakuum erzeugt wird. ©Bildquelle: OVE Plasmatec

Die Bedeutung von Technischer Sauberkeit steigt stetig an. Und entsprechend wachsen die Anstrengungen, Partikelver­unreinigungen in Bauteilen oder Baugruppen zu verhindern. Ebenso gilt es, sich an aktualisierte Richtlinien und Leitfäden für die Herstellung sauberkeitssensibler Teile, Baugruppen und Systeme im Sinne der Technischen Sauberkeit anzupas­sen. Was in den 1990er Jahren die Automobilindustrie initi­ierte, trieb danach maßgeblich die Elektronikindustrie voran und kehrt nun im Rahmen der E-Mobilität mit Niedervolt- und Hochvoltkomponenten wieder zur Mobilitätsindustrie zurück. Dabei wird der Nachweis einer Sauberfertigung von Produkti­ on über Logistik bis zu Verpackung und Transport auch durch den steigenden Fachkräftemangel immer wichtiger.

Die zunehmende Forderung nach technischer Sauberkeit stellt vielen Herstellern und Zulieferern immer größere Aufgaben. Dabei sind es nicht nur immer mehr Bereiche und Branchen, die eine verbindliche Technische Sauberkeit verlangen, sondern auch immer höhere Anforderungen an die Qualität der gelieferten Teile. Zudem geht es nicht nur um die tatsächliche Sauberkeit, sondern auch um die Einhaltung von Normen, sowie die Dokumentation und den Nachweis, dass diese Prozesse durchgeführt und eingehalten wurden. Betroffen davon sind sowohl die Herstellung von Bauteilen und Baugruppen als auch die innerbetriebliche Logistik sowie die Verpackung und der Transport zum Kunden bis in dessen Fertigungs- und Montageberei­che. Trotz großer Anforderungen können es auch kleine Unternehmen schaffen, die Forderungen nach technischer Sauberkeit einzuhalten, ohne ihr finanzielles Potenzial zu überreizen.

Umfassende Regelwerke zur Technischen Sauberkeit

KMUs müssen nicht vor den steigenden Anforderungen, Richtlinien und Verordnungen der Technischen Sauberkeit zurückschrecken. ©Bildquelle: OVE Plasmatec

Ausgehend von der Automobilindustrie in den 1990-iger Jahren mün­det die Forderung nach technischer Sauberkeit von Bauteilen, die ver­baut werden sollten, sehr schnell in hohen Forderungen, Normen und Dokumentationspflichten. Im Regelwerk VDA, Bd. 19 „Prüfung der technischen Sauberkeit – Partikelverunreinigung, funktionsrelevanter Automobilteile“ sind 2004 Extraktions- und Analyseverfahren sowie die Dokumentation der Prüferergebnisse festgelegt. Mit der Norm ISO 16232 erhielt dies auch internationale Geltung.

Mit zunehmender Verbreitung leistungsstarker elektronischer Bauteile und Baugruppen in Automobilen ab den 2000er Jahren hat die Elektrotechnik das Thema übernommen und im Leitfaden „Technische Sauberkeit in der Elektrotechnik“ festgeschrieben. So soll die Herstellung sauberkeits­sensibler Teile, Baugruppen und Systeme im Sinne der technischen Sauberkeit als so genannte Sauberfertigung erfolgen. Entlang der gesamten Wertschöpfungskette von Rohmaterial bis zur Endnutzung sollen dabei die Bereiche Fertigung, Montage, Personal, Reinigung, Verpackung, Lagerung und Transport berücksichtigt werden.

E-Mobilität sorgt für neue und größere Herausforderungen

Durch das Plasmaverfahren werden nicht nur verbliebene oberflächliche Fertigungshilfsmittel entfernt, sondern auch, je nach Materialzusammensetzung, diffundierte, ungebundene Mischungsbestandteile wie Weichmacher aus Elastomeren herausgelöst.. ©Bildquelle: OVE Plasmatec

Mit dem Einsatz solcher elektronischer Baugruppen in batterie- oder akkubetriebenen Systemen kehrt das Thema über die Elektromobili­tät mit Wucht in die Mobilindustrie mit Auto- und Fahrradmotoren zurück. Ebenso nutzen die Bereiche Elektrowerkzeuge und Haushaltsgeräte verstärkt Akkus als Energiequelle. In diesem Zusammenhang erhält die Hochvoltrichtlinie für die Leistungselektronik aus dem Jahr 2014 immer mehr Bedeutung. Sie legt Partikelgrenzwerte im Hinblick auf elektrische Abstände, Luft- und Kriechstrecken, Prozesssicherheit und Wiederholgenauigkeit in der Serienfertigung sowie den Umgang mit nichtmetallischen Partikeln und Fasern fest.

Für die Herstellung, die Veredelung und den Einsatz von Elastomer­dichtungen bedeutet dies einen immer größeren Aufwand in der Herstellung sauberer und funktionsfähiger Teile. Insbesondere, wenn die Baugruppen immer kleiner und leistungsfähiger werden und immer mehr Funktionalitäten innerhalb einer Baugruppe verbaut sind.

Damit brauchen auch immer kleiner werdende Dichtungen eine besondere Behandlung, bevor sie ihren langlebigen Einsatz antreten dürfen. Wenn das Volumen einer Dichtung immer kleiner wird, ist das Verhältnis von herstellungsbedingten Restpartikeln zum gesamten Teil immer ungünstiger. Umso wichtiger ist es, diese Partikel zu ent­fernen, bevor die Dichtungen veredelt werden. Dementsprechend hoch ist die Anforderung an Technische Sauberkeit. Wir meistern diese Herausforderungen gerade erfolgreich bei einer nur erbsen­großen Dichtung für E-Bike Elektromotoren.

Kleine Teile, große Verantwortung – mit Plasma in die Tiefe

Fakt ist: Mit dem Beschichten von Elastomer-Dichtungen werden aus einfachen Dichtringen leistungsfähige Hightech-Teile. Damit lassen sich Reibwerte ebenso verbessern, wie deren dynamische Funktionen. Durch Vereinzelung und optionale Farben erleichtert sich die Montage und das macht die automatisierte Verarbeitung der Dichtungen oftmals erst möglich. Gleichzeitig entfällt das aufwändige, manuelle Aufbringen herkömmlicher Fertigungs- und Montagehilfen. Die Beschichtung mit einer wasserbasierten Gleitlackschicht ist hauchdünn und hochelastisch. Wichtigste Voraussetzung für deren Aufbringung ist dabei die absolute Sauberkeit und verbriefte LABS-Konformität. Ergebnis sind grundgereinigte Elastomerdichtungen. Darüber hinaus gibt es beim Reinigen heute vom einfachen Waschen über das tiefenwirkende Plasmareinigen ebenso geprüfte LABS-Konformität nach verschiedenen Werksnormen.

Staubfilter an Fenstern und Aeropur Luftreiniger sorgen für hochsaubere Produktionsbedingungen ohne Reinraumtechnologie. ©Bildquelle: OVE Plasmatec

Beim Plasmaverfahren kommen die grundgereinigten Elastomere in eine Niederdruckplasmaanlage, in der zunächst ein Vakuum erzeugt wird. Ein Hochfrequenzgenerator liefert elektrische Spannung, die gemeinsam mit Umgebungsluft beziehungsweise Sauerstoff einge­bracht wird. So entsteht ein elektrisch leitfähiges Gas, das Plasma, das die Oberflächeneigenschaften der Dichtungsringe verändert, indem die Moleküle angeregt werden. Bei dieser Feinstreinigung bilden sich Sauerstoffradikale (O) und Ozon (O3). Die freien Radikale mit den ausdiffundierenden nicht-elastomeren Stoffen verbinden sich mit Rückständen der Fertigungshilfsstoffe und oxydieren als Gas (CO2) und H2O. So werden nicht nur verbliebene oberflächliche Ferti­gungshilfsmittel entfernt, sondern auch, je nach Materialzusammen­setzung, diffundierte, ungebundene Mischungsbestandteile wie Weichmacher aus Elastomeren herausgelöst.

Immer öfter wird nachgewiesene LABS-Konformität gefordert

LABS ist ein Akronym für Lackbenetzungsstörende Substanzen. Diese Substanzen verhindern eine gleichmäßige Benetzung der zu lackierenden Oberflächen und verursachen so trichterförmige Stör­stellen und Krater in der Lackschicht. Seit Einführung von lösemittel­armen Lacken in der Automobilindustrie wird für Produktionsmaterial, Anlagen und Werkzeuge die LABS-Konformität gefordert. Auch in der Vorbehandlung von Klebeflächen sind Störstellen nicht erwünscht, weil sie die Haftung reduzieren. Da nicht bekannt ist, welche Substanzen zu diesen Störungen führen, werden Materialien, Bauteile und Baugruppen auf LABS-Konformität geprüft. Während bei Metallen und vielen Kunststoffen durch intensive Reinigung die oberflächlich haftenden Fertigungshilfsmittel sicher entfernt werden können, genügt bei Elastomeren eine Oberflächenreinigung nicht. Hier schafft erst das Plasmaverfahren LABS-Konformität.

Wo Normwerte fehlen, ist Expertenwissen gefragt

Neben den Anforderungen aus den Regelwerken und Normen werden auch die Kundenanforderungen häufiger, die diese Normen einfor­dern. Dabei stellen wir eine erhöhte Anfrage nach dokumentierter technischer Sauberkeit fest, seit das Thema Fachkräftemangel in den Fokus rückt. Was früher auf Vertrags- und Vertrauensbasis zwischen zwei Geschäftspartnern auch ohne verbriefte Ergebnisse möglich war, rückt immer mehr in den Hintergrund. Stattdessen wachsen die Forderungen nach zertifizierter Technischer Sauberkeit. Kunden verlangen also genau diese Leistungen, die auch in den Regelwerken und Normen festgelegt sind. Also Produkte, Komponenten und Bauteile, die den entsprechenden Grad der Reinheit aufweisen und sicherstellen, dass keine unerwünschten Partikel, Verunreinigungen und Rückstände auf den Oberflächen vorhanden sind, die die Qualität, Funktionalität und Lebensdauer beeinträchtigen könnten. Daraus resultieren individuelle Anforderungen basierend auf VDA Band 19, wie beispielsweise der CCC-Code.

KMUs müssen vor steigenden Standards nicht kapitulieren

Das Ergebnis zeigt, dass auch kleine und mittlere Unternehmen nicht vor den steigenden Anforderungen, Richtlinien und Verordnungen der Technischen Sauberkeit zurückschrecken müssen. Es ist möglich, Partikelverunreinigungen auf Bauteiloberflächen oder in Baugruppen zu verhindern und Richtlinien sowie Leitfäden für die Herstellung sauberkeitssensibler Teile, Baugruppen und Systeme im Sinne der Technischen Sauberkeit einzuhalten, ohne dass dies die finanziellen Möglichkeiten von KMUs sprengt.
