E-Mobilität: Vollautomatisches Shot Peening

Das Shot Peening zählt in der Automobilindustrie zu den unverzichtbaren Fertigungsschritten. Für diese Aufgabenstellung integrierte ein deutscher Automobilhersteller die Satelliten-Taktstrahlanlage RST 200-S15 von Rösler in eine neue Produktionslinie von Getriebeteilen für Elektrofahrzeuge.

439

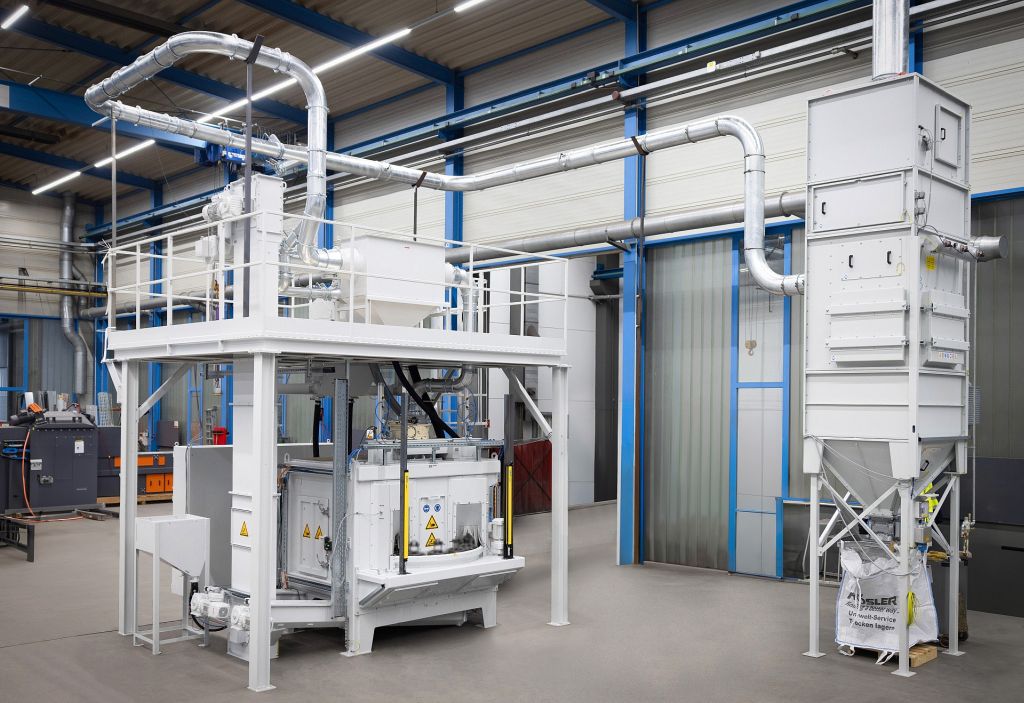

Durch die große Inspektionsbühne der Satelliten-Taktstrahlanlage RST 200-S15 sind die Komponenten für Strahlmittelaufbereitung und -transport sowie der Schaltschrank komfortabel erreichbar und zugänglich (Bildnachweis: Rösler Oberflächentechnik GmbH)

Das Shot Peening, auch Verdichtungs- oder Kugelstrahlen genannt, wird in der Automobilindustrie eingesetzt, um beispielsweise bei Getriebeteilen Druckeigenspannungen in die Komponenten einzubringen und damit die Dauerfestigkeit des Materials zu erhöhen. Für diese Aufgabenstellung nutzt das BMW Group Werk Dingolfing anforderungsspezifisch angepasste und ausgestattete Satelliten-Taktstrahlanlagen von Rösler. Nun findet sich das flexible Anlagenkonzept RST 200-S15 auch in einer neuen Produktionslinie für Getriebeteile von Elektrofahrzeugen. Entscheidend dabei waren die Leistungsfähigkeit, Prozesssicherheit und Wartungsfreundlichkeit sowie die guten Erfahrungen mit bereits vorhandenen Anlagen dieses Typs.

Auf hohen Durchsatz ausgelegt

Der Drehtisch der kompakten Strahlanlage verfügt über 15 Satelliten mit teilespezifischen Aufnahmen, auf denen ein kundenseitiges Be- und Entladesystem je nach Bauteil ein oder mehrere Werkstücke platziert. Diese Lösung ermöglicht durch minimierte Nebenzeiten eine effiziente Bearbeitung. Nach dem Beladevorgang werden die Teile im 20-Sekunden-Takt durch die Anlage transportiert. Dabei durchlaufen sie zwei Strahlpositionen, bei denen Hubtüren einen Strahlmittelaustritt in angrenzende Bereiche verhindern. Während des Strahlprozesses rotieren die Satelliten vor den Turbinen. Dies stellt im Zusammenspiel mit der automatischen Anpassung des Strahlbildes an die jeweilige Werkstückgeometrie sicher, dass bei allen Getriebeteilen ein homogenes Strahlergebnis erzielt wird. Vor dem Be- und Entladebereich befindet sich eine Reinigungsstation, in der Staub und eventuell auf den Teilen zurückgebliebenes Strahlmittel durch Abblasen entfernt wird.

Die Auswahl des teilespezifischen Strahlprogramms mit entsprechender Einstellung von Turbinenposition und Strahlbild erfolgt automatisch über den Leitrechner der Produktionslinie. Dafür wurde die Anlagensteuerung in das übergeordnete System von BMW in Dingolfing eingebunden.

Energieeffiziente Hochleistungsturbinen sichern Ergebnis

Um das durch einen Almenwert definierte Strahlergebnis in der kurzen Taktzeit sicherzustellen, ist die Anlage mit zwei Hochleistungs-Strahlturbinen Rutten Gamma 400 mit 22 kW Antriebsleistung ausgestattet. Das spezielle Y-Design mit genau berechnetem Krümmungswinkel der Wurfschaufeln sorgt für einen sehr präzisen Strahlmittelabwurf mit maximaler Geschwindigkeit und damit für einen optimalen Wirkungsgrad. Dadurch erfolgt die Strahlmittelabgabe im Vergleich zu klassischen Turbinen auch um rund 25 % energieeffizienter. Darüber hinaus können die Wurfschaufeln beidseitig genutzt werden.

Für die in der Automobilindustrie geforderte hohe Stabilität und Nachvollziehbarkeit der Produktionsprozesse verfügt die Anlage über entsprechende Lösungen zur kontinuierlichen Überwachung der relevanten Strahlparameter. Dazu zählt unter anderem das Monitoring der Drehzahlen von Turbine und Satelliten, die Strahlzeit und die Strahlmittelmenge. Die Nachdosierung des Strahlmittels erfolgt ebenfalls automatisch.

Überzeugend auch bei Verschleißschutz und Wartungsfreundlichkeit

Punkten kann die Kugelstrahlanlage auch, wenn es um den Verschleißschutz und die Wartungsfreundlichkeit geht. Sie besteht aus Manganstahl und verfügt im Strahlbereich über austauschbare Schutzplatten aus dem widerstandsfähigen Material. Die Turbinen werden aus speziell entwickelten, hochfesten Legierungen gefertigt, die gegenüber konventionellen eine bis zu 16-fach längere Standzeit ermöglichen.

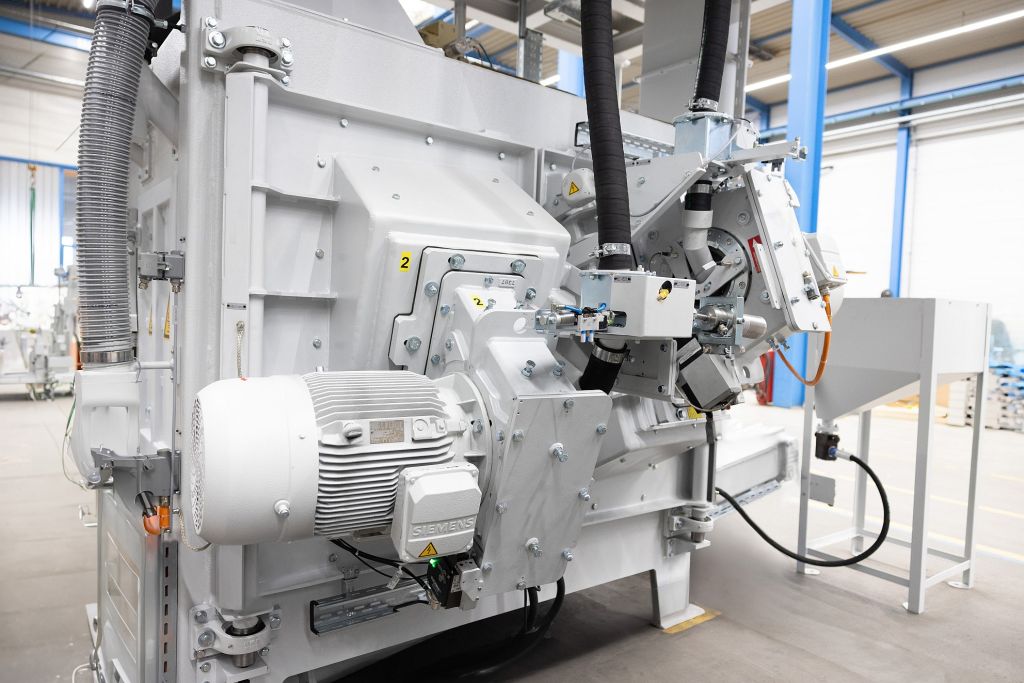

Die beiden Hochleistungsturbinen Rutten Gamma 400 können durch Türen einfach aus dem Strahlbereich geschwenkt werden (Bildnachweis: Rösler Oberflächentechnik GmbH)

Die komfortable und schnelle Zugänglichkeit zu allen wartungs- und servicerelevanten Anlagenkomponenten ist ein weiteres Merkmal der RST 200-S15. Die Turbinen können für Servicearbeiten, wie beispielsweise das Drehen der Wurfschaufeln für die Verwendung der zweiten Seite, durch Türen einfach aus dem Strahlraum geschwenkt werden. Gleichzeitig entsteht dadurch ein großzügiger Zugang in den Strahlbereich, etwa für das Auswechseln der Verschleißschutzplatten. Die Komponenten für Strahlmitteltransport und -aufbereitung sowie der Schaltschrank sind über die große Inspektionsbühne einfach erreichbar.
