Neue 3D-Gelenkarme als vielseitige Helfer

3D-Gelenkarme bieten seit Jahren nicht nur zuverlässige Unterstützung beim Positionieren von Messuhren und Fühlhebelmessgeräten, sie sind neuerdings auch unerlässliche Hilfsmittel für die präzise und flexible Positionierung von Teilen. HAHN+KOLB bietet unter anderem neue ATORN Montagehalter, Mess-Gelenkstative und Platinenhalter mit hoher Beweglichkeit.

469

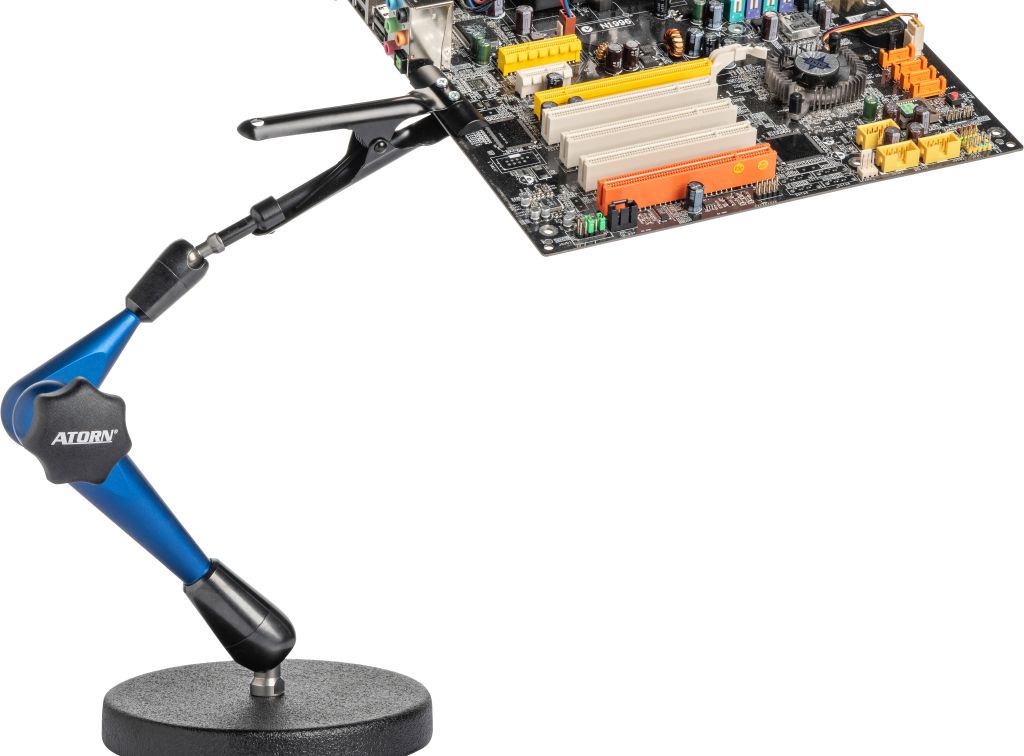

Flache Bauteile wie Leiterplatten können Anwender mit der starken Federklemme des ATORN 3D Platinenhalters fixieren (Bildnachweis: Hahn+Kolb)

Mit einem Aktionsradius von 620 mm ist der ATORN 3D Montagehalter perfekt zum Fixieren und freien Positionieren unterschiedlichster Teile geeignet, auch bei schwierigen Formen. Dies ist beispielsweise beim Messen, Montieren, Löten, Schweißen, Trennen, Schneiden und Kleben hilfreich. Zwei massive Stahlzwingen mit den Spannweiten 75 mm und 100 mm können die Teile in jeder Lage stabil fixieren. Außerdem ermöglicht eine Klemmschraube am Gelenk des Montagehalters die unabhängige Fixierung der unteren Armhälfte, was eine präzise Positionierung der oberen Hälfte erleichtert.

Elektronik-Bauteile mit dem Platinenhalter fixieren und platzieren

Zum Halten und freien Positionieren von flachen Bauteilen wie Leiterplatten, Blechstücken oder anderem Plattenmaterial ist der ATORN 3D Platinenhalter ideal. Seine starke, gummierte Federklemme mit 50 mm Backenbreite und ein Aktionsradius von 280 mm machen ihn zum handlichen und praktikablen Helfer. Zudem können Anwender eine Erdungsleitung an den schweren Stahlsockel mit Gummifüßen anschließen.

Das Mess-Gelenkstativ: einspannen und losmessen

In das bewährte ATORN 3D Mess-Gelenkstativ (390/290 mm) können Messinstrumente wie Feinzeiger, Messuhren oder Fühlhebelmessgeräte eingespannt werden. Für mobile Einsätze wie Instandhaltungen oder Kalibrierungen vor Ort wird das Stativ nun auch in einem praktischen Kunststoffkoffer mit Schaumeinlage geliefert. Dieser bietet zusätzlich Platz für bis zu zwei Messuhren oder Fühlhebelmessgeräte. Das Gelenkstativ wird mittels eines Schaltmagneten mit 90°-Prisma befestigt. Zur Aufnahme von Messgeräten stehen ein Schwalbenschwanz sowie eine Aufnahme für Schäfte mit 8h6-Durchmesser zur Verfügung. Mit einem Adapter kann der Durchmesser auf 6 mm reduziert werden.
