Bihler mit neuer Maschinenplattform

Auf der EuroBLECH 2022 hat die Otto Bihler Maschinenfabrik erstmals die neue Maschinenplattform LM 2000 gezeigt. Die hochstandardisierte Plattform kann nach dem "Plug & Produce"-Prinzip schnell und einfach mit Stanz- und Biegewerkzeug bestückt werden.

276

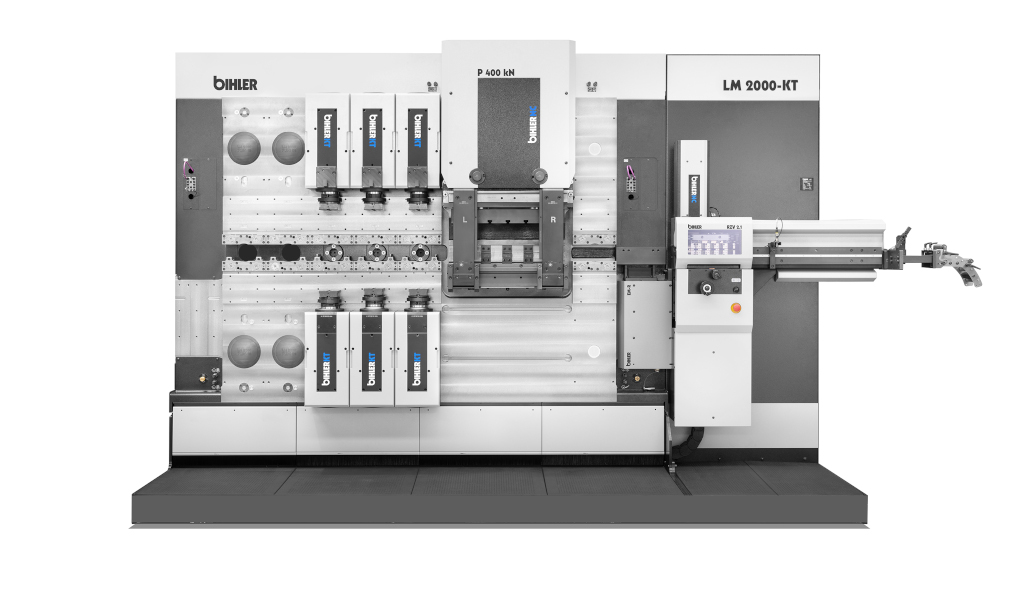

Neue Bihler-Linearmaschine LM 2000-KT für die effiziente Fertigung von Stanzbiegeteilen aus Bandmaterial in mittleren und hohen Losgrößen. (Bildnachweis: Otto Bihler Maschinenfabrik GmbH & Co. KG)

Die LM 2000 ist in zwei Varianten erhältlich – der kurvengesteuerten LM 2000-KT und der servogesteuerten LM 2000-NC. Im Fokus stehen bei der LM 2000-KT mittlere und hohe Losgrößen sowie kleine und mittlere Losgrößen bei der LM 2000-NC.

Im Gegensatz zu klassischen mechanischen Stanzbiegeautomaten und ihren speziellen Einzelwerkzeugen sind die beiden Maschinen voll werkzeugkompatibel zu einheitlich erstellten Linearwerkzeugen – Typ LEANTOOL Linear, Teile aus dem LEANTOOL Linear oder den kompatiblen Werkzeuglösungen des Anwenders.

Von dieser Standardisierung profitieren beispielsweise Kunden, die mittlere Stückzahlen eines Auftrags auf der GRM-NC fertigen und jetzt höhere Volumina liefern müssen. Sie können ihr Stanz- und Biegewerkzeug dann einfach eins zu eins nach dem Plug & Produce-Prinzip auf die LM 2000-KT transferieren und umgehend mit der Produktion beginnen.

Standardschnittstellen und Werkzeugschnellspannfunktionen auf der Maschine garantieren hierbei ein sehr schnelles, reproduziertes Rüsten. Die Linearmaschine überzeugt laut Bihler dann mit Taktraten bis zu 500 1/min.

„Plug & Produce“

Die LM 2000-KT und LM 2000-NC sind gemäß des klar definierten Anwendungsspektrums und Leistungsvermögens besonders robust aufgebaut und auf die absolut notwendigsten Funktionen hinsichtlich Stanzen, Biegen und Prägen reduziert. Der kompakte Maschinenkörper in Integralbauweise beinhaltet als Grundkonfiguration das Einzugsmodul, das Pressenmodul, drei Biegemodule (kurven- bzw. servogesteuert) sowie zwei Mittelstempel. Im Maschinenkörper ist zudem die elektrische Hardware für Maschine, Antriebselemente und VC 1-Steuerung integriert.

Bei Bedarf sind die beiden Linearmaschinen zudem für die Prozesse Schweißen, Gewindeformen, Schraubenfügen oder bis zu fünf Biegemodule erweiterbar. Dafür stehen insgesamt 2.000 mm Bearbeitungslänge auf der Maschinenplatte zur Verfügung. So lassen sich entsprechende Prozessmodule für mehr Wertschöpfung nahtlos in die Grundmaschinen und den Fertigungsablauf integrieren – schnelles Rüsten und Wechseln inklusive.

Im Presseneinbauraum sind Meusburger-Standardschnittgestelle vom Typ SBH und SBP nutzbar. Für konstant hohe Prozesssicherheit und die Möglichkeit zu Predictive Maintenance sorgen integrierte Sensoren in allen Maschinen- und Bearbeitungskomponenten. Für mehr Nachhaltigkeit sind alle Bearbeitungsaggregate an ein Ölumlaufschmiersystem angeschlossen. Und durch die Direktanriebe profitieren Anwender von einer energieeffizienteren Teileproduktion.

Kontakt:

www.bihler.de
