Effektive Reinigungsprozesse auf kleinstem Raum

„Nicht mehr als nötig“ ist die Devise vieler Reinigungsverfahren. Alles andere wäre ein unnötig aufwändiger und teurer Prozess. An dieser Stelle punktet das Laserreinigen von EMAG LaserTec: Die Parameter dieses Verfahrens lassen sich flexibel konfigurieren und perfekt an den Grad der Verschmutzung sowie das gewünschte Endergebnis anpassen.

4005

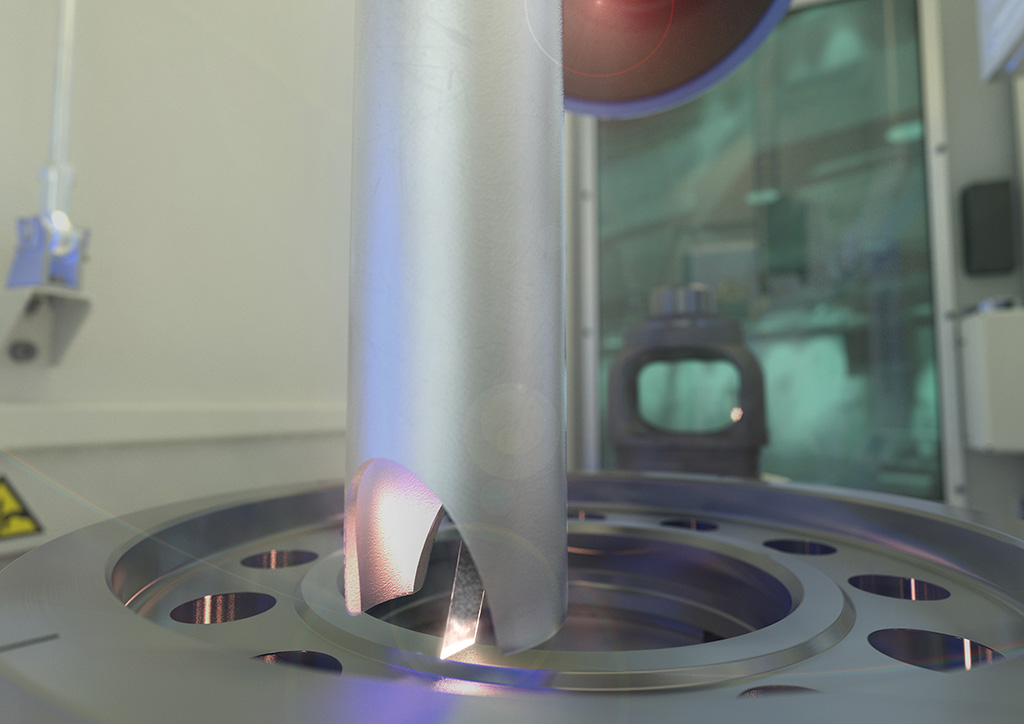

Der Laserreinigungsprozess vollzieht sich in wenigen Sekunden. (Bildnachweis: EMAG)

Beim Laserreinigen kommt ein fokussierter Laserstrahl zum Einsatz, der per Scanner und Maschinenachsen über die zu reinigende Fläche bewegt wird. Alle vorhandenen Partikel – egal ob Öle, Oxide, Lacke oder technische Beschichtungen – lassen sich auf diese Weise abtragen und die Reaktionsprodukte anschließend absaugen. Entscheidend ist dabei, dass beispielsweise die Leistung und Pulsfrequenz des Lasers, seine Vorschubbewegung und Spurbreite sowie die Bearbeitungsdauer an den Grad der Verschmutzung und das gewünschte Maß von Sauberkeit präzise angepasst werden.

In der Folge bearbeitet die Maschine nur definierte Flächen wie Schweißnähte, Klebefugen, Kontaktierungspads und vieles mehr. Der Rest des Bauteils bleibt also unberührt, was nicht zuletzt zu sehr niedrigen Betriebskosten führt. Im Gegensatz dazu verbrauchen Waschprozesse permanent Energie, um die Waschlösung zu temperieren. Dazu kommen Trocknungs- und Spülprozesse, die den gesamten Produktionsprozess weiter verlangsamen und zudem störanfällig sind. Diese Probleme entfallen beim Laserreinigen.

Der Rundtisch ist getrennt vom Arbeitsbereich und kann per Automation oder per Hand hauptzeitparallel be- bzw. entladen werden. (Bildnachweis: EMAG)
Komplettlösung auf kleinstem Raum

Vor diesem Hintergrund realisieren die Spezialisten von EMAG LaserTec seit einiger Zeit perfekte Maschinenbau-Lösungen für das effektive Verfahren. Im Zentrum steht dabei die Laserreinigungsmaschine LC 4 für Bauteile mit einem maximalen Durchmesser von 200 Millimetern. Sie beinhaltet alle Komponenten, die man für den Prozess benötigt – und das auf einem Raum von nur 4,5 Quadratmetern.

Für effiziente Abläufe sorgt ein hocheffizienter 200-Watt-Laser, der nur wenige Sekunden pro Bauteil eingeschaltet wird. Die sehr kurze Pulsdauer führt zu einer ebenso kurzen Wechselwirkungszeit, so dass nur minimale Oberflächenveränderungen am Bauteil auftreten. Andererseits ermöglicht die kurze Pulsdauer bei Bedarf eine hohe Pulsspitzenleistung. Diese Eigenschaft lässt sich wiederum zur Erzeugung von bestimmten Oberflächeneigenschaften am Bauteil nutzen – beispielsweise für eine bessere Haftfähigkeit.

Die Maschine kommt sowohl in ganzheitlichen Produktionslinien als auch alleinstehend zum Einsatz. Dazu verfügt sie über einen Rundtisch, der getrennt vom Arbeitsbereich ist. Er wird per Automation (oder eben per Hand) hauptzeitparallel be- bzw. entladen. Außerdem ist es optional möglich, zwei Bauteile gleichzeitig zu spannen, während zwei andere den Reinigungsprozess durchlaufen. Das sorgt für sinkende Durchlaufzeiten und es gibt keine Unterbrechungen des Materialflusses.

Einen entscheidender Erfolgsfaktor stellt übrigens die Modularität des EMAG Maschinenbaus dar: Die süddeutschen Maschinenbauer realisieren ihre kundenspezifischen Systemlösungen „aus dem Baukasten“ heraus. Es kommen also vielfach bewährte und hochwertige Komponenten zum Einsatz. Das gilt auch für die LC 4.

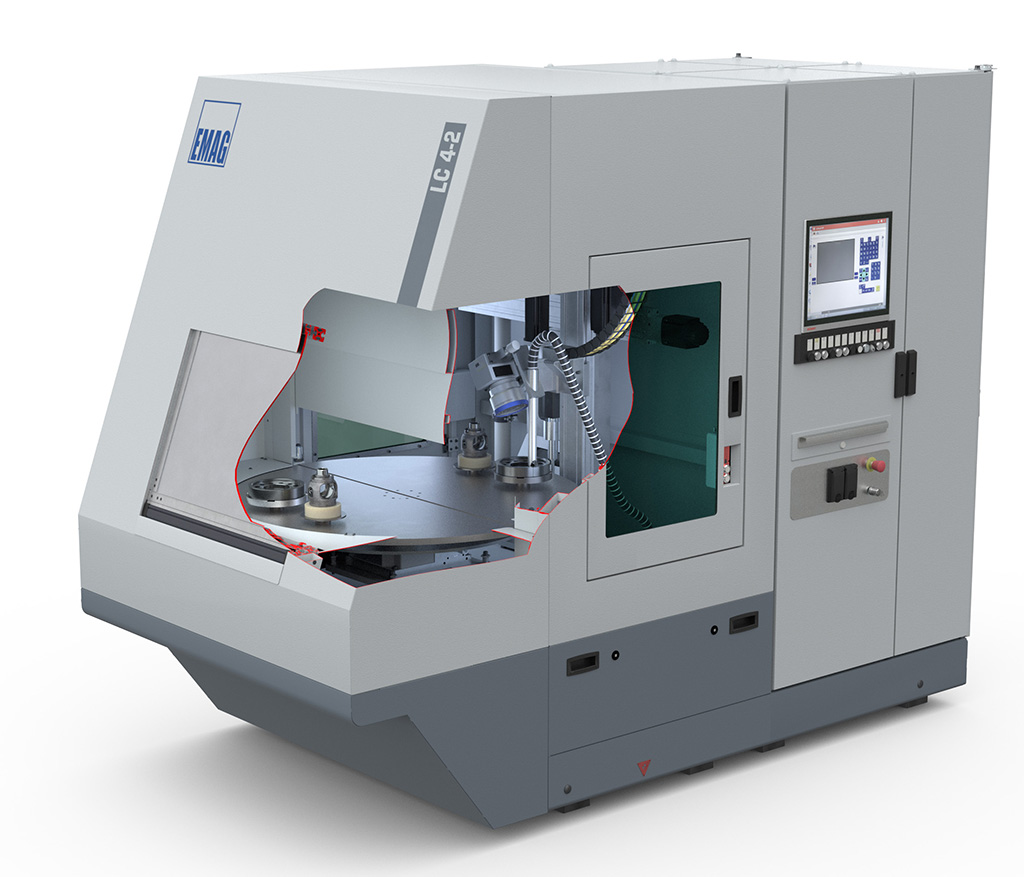

EMAG LC 4-2 (Bildnachweis: EMAG)
EMAG Software vereinfacht den Prozess

Ein wichtiger Erfolgsfaktor für den Reinigungsprozess ist die EC-Clean-Software von EMAG. Mithilfe dieser Steuerungssoftware wird das Laserreinigen zu einem leicht handhabbaren Prozess. Alle relevanten Einstellungen wie etwa Laser- und Scannerparameter, Geometrie sowie Vorschubgeschwindigkeit kann der Anlagenführer mit dieser Lösung beeinflussen. Dabei unterstützt EC-Clean ihn bei der Auswahl.

Konkret heißt das: Er muss nicht mit komplizierten Rechenwerten hantieren, sondern konzentriert sich auf wenige Einstellungen wie Teile-Geometrie, Spurbreite und Reinigungsenergie. Alles andere wird automatisch berechnet bzw. aus der internen Technologie-Datenbank entnommen.

Blick in den Arbeitsraum einer Laserreinigungsmaschine LC 4 von EMAG. Das Verfahren entfernt Öle, Oxide, Lacke oder technische Beschichtungen rückstandsfrei. (Bildnachweis: EMAG)
