Stark wie ein Baum

Oft ist die Natur das beste Vorbild: Die Form der neuen igubal Stehgehäuselager orientiert sich an den Formen eines Baumes. Abgeflachte Radien sorgen für maximale Festigkeit gegenüber mechanischen Beanspruchungen. Durch diese bionische Form sind die Gehäuse eine Alternative zu klassischen Gussgehäuselagern.

86

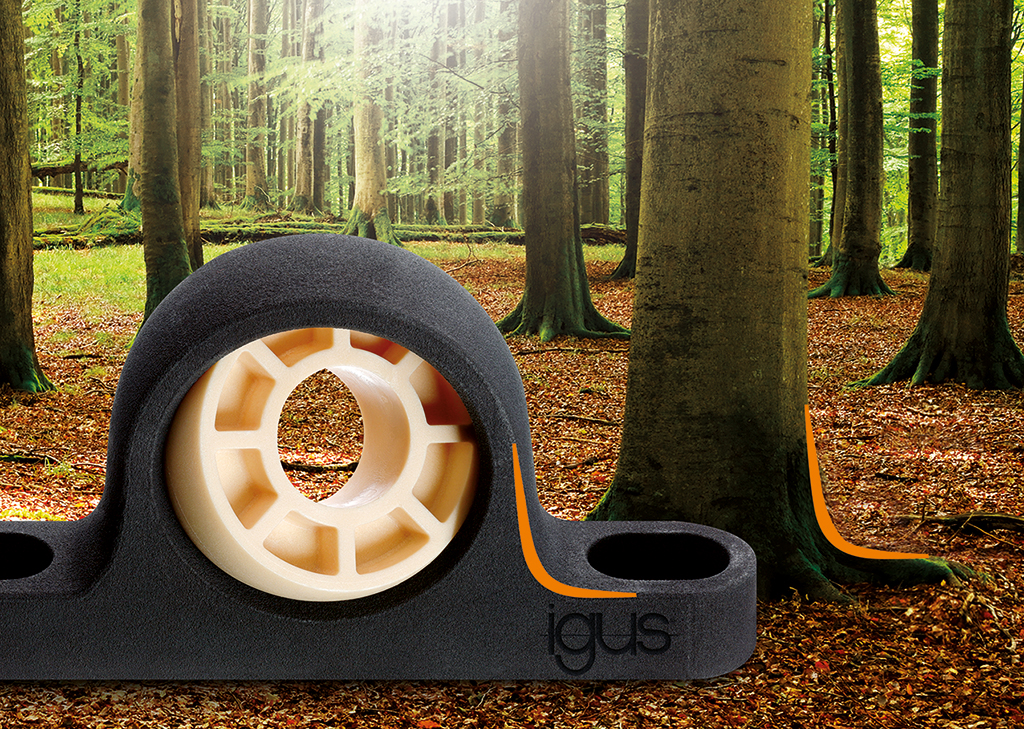

Beim bionischen Design der robusten und wartungsfreien igubal Gehäuselager orientieren sich die igus Konstrukteure an einer Baumkerbe. (Bildnachweis: igus GmbH)

Ob in Umlenkrollen von Förderbändern in der Zementfabrik oder in Kippvorrichtungen von Anhängern auf dem Acker: Gussgehäuselager mit Kugellagern aus Metall stoßen in staubigen, nassen und schmutzigen Umgebungen schnell an Grenzen. Ein hoher Verschmutzungsgrad und mangelnde Schmierung sind für 80 Prozent der vorzeitigen Lagerausfälle verantwortlich. Hinzu kommt ständige Korrosionsgefahr.

Grund genug, die Kugellager gegen schmiermittelfreie Lagereinsätze aus Hochleistungskunststoff auszutauschen. igubal Polymer-Stehgehäuselager in den marktüblichen Größen 20, 25 und 30 Millimeter ermöglichen einen schnellen Eins-zu-Eins-Austausch. Ebenfalls erhältlich: 2- und 4-Loch-Flanschlager in den Größen 20, 30 und 40 Millimeter.

Vorbild Baum: Ausrundung sorgt für gleichmäßige Spannungsverteilung

Damit die Stehgehäuselager aus Kunststoff in industriellen Anwendungen ausreichend robust sind, verfolgen die Ingenieure von igus zwei Strategien. Zum einen arbeiten sie mit Fasern und Füllstoffen, die den igubal Kunststoff derart verstärken, dass er auch bei Dauerbelastungen hohen Flächenpressungen und Kantenbelastungen standhält. Zum anderen orientieren sich die Ingenieure an einem Vorbild aus der Natur: der Baumkerbe, einer Verbindung, die zwischen Ästen und Stamm zu finden ist oder dort, wo der Baum fest im Boden verankert ist. Sie gilt als besonders effizient und robust.

Die Konstrukteure haben die Form der Gehäusekerben optimiert und auf konstante Radien verzichtet, um die Spannung gleichmäßiger zu verteilen. Die igubal Gehäuselager werden somit hoch belastbar. Dank ihrer chemischen Beständigkeit, Korrosionsfreiheit und Schmutzunempfindlichkeit erzielen die Lagereinsätze aus dem Tribopolymer iglidur J bereits in zahlreichen Kundenanwendungen eine deutlich höhere Lebensdauer als zuvor eingesetzte metallische Lager. Zudem reduziert der Verzicht auf Schmiermittel den Wartungs- und Reinigungsaufwand und trägt zum Umweltschutz bei. Es existieren an keiner Stelle im System Schmierstoffe, die in die Umwelt oder an das Produkt gelangen könnten.

igus erweitert das Sortiment der igubal Serie

Die neuen Stehgehäuselager und Flanschlager aus Hochleistungskunststoff sind nicht die einzigen Produkte, um die igus das igubal Sortiment erweitert. Neu im Programm sind drei Lagereinsätze für den Inch-Markt, die ab sofort in den Größen 1, 1,5 und 2 Zoll Innendurchmesser erhältlich sind. Zudem reduziert sich der Preis für das FDA-konforme Gleitlager iglidur A350 zukünftig um rund 50 Prozent. Der Grund: igus fertigt das Lager nicht mehr ausschließlich im Drehverfahren aus Halbzeugen, sondern neuerdings auch im kostengünstigeren Spritzgussverfahren.
