Les concepteurs de machines-outils connaissent le problème : s'ils souhaitent utiliser des tuyaux plus grands lors d'une modernisation, cela nécessite souvent le remplacement coûteux de la chaîne d'énergie. Lors du salon professionnel AMB à Stuttgart, igus présente une alternative : des clips de fixation à ajouter, qui augmentent la hauteur intérieure des chaînes d'énergie des séries E2.1, E4QL et E4.1L jusqu'à 200 pour cent.
Un constructeur de machines modernise une fraiseuse CNC. Il souhaite équiper l'installation d'une unité d'aspiration plus puissante. Le problème : le tuyau d'aspiration a un diamètre plus grand par rapport à l'ancien modèle. C'est pourquoi il est trop haut pour la chaîne d'énergie de la série E2 d'igus, qui doit protéger le tuyau en mouvement contre l'usure et les dommages mécaniques. Le concepteur envisage donc de passer à une chaîne d'énergie plus grande. Cependant, celle-ci serait plus coûteuse et surdimensionnée pour l'application. « Afin que les concepteurs puissent économiser des coûts dans de tels cas, nous avons trouvé une solution pour augmenter la hauteur intérieure des chaînes d'énergie par une simple mise à niveau », déclare Dieter Reitz, directeur des ventes des chaînes e chez igus.
De nouveaux clips de fixation augmentent l'espace intérieur jusqu'à 200 pour cent

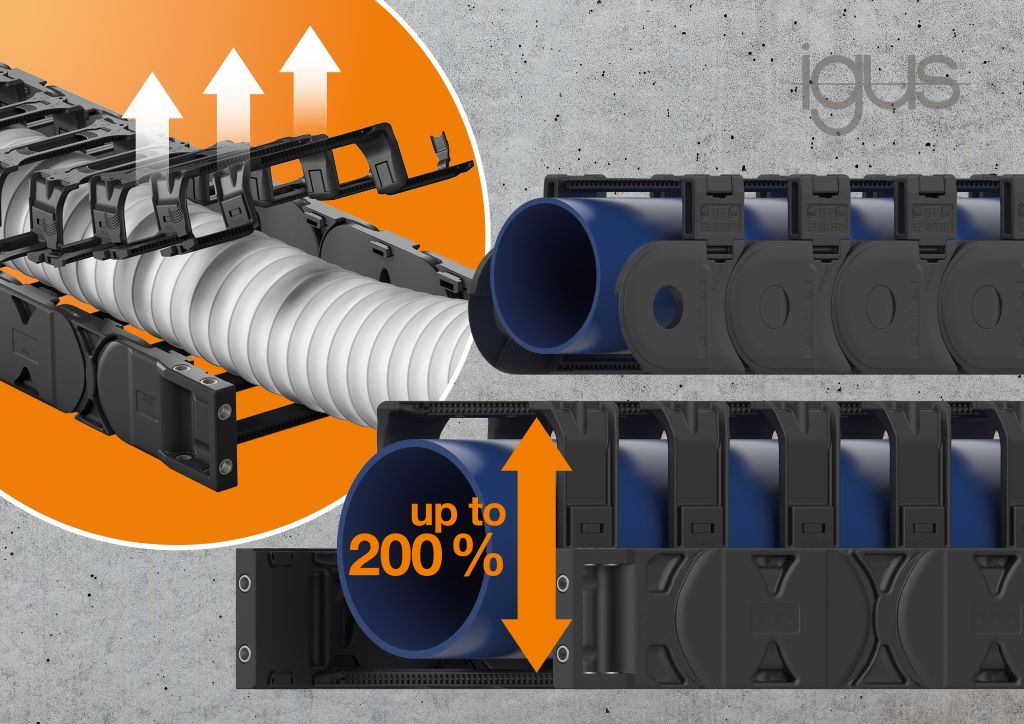

La solution d'igus pour des hauteurs intérieures plus grandes suit le principe du système modulaire. Les utilisateurs doivent simplement retirer les barres d'ouverture des chaînes d'énergie. Cela fonctionne sans outil. Les barres peuvent être clipsées hors de la verrouillage. Maintenant, la nouvelle solution entre en jeu : des clips de fixation qui peuvent également être facilement clipsés dans la chaîne d'énergie. Ils ont la forme d'un portail, qui augmente la hauteur intérieure de la chaîne e selon le modèle jusqu'à 200 pour cent. « Grâce à cette solution modulaire, les chaînes d'énergie des séries E2.1, E4QL et E4.1L deviennent beaucoup plus flexibles pour des conditions changeantes », déclare Dieter Reitz. Les clips de fixation sont désormais disponibles pour les séries E2.26, E2.38, E2.48, E4Q.64L et E4.64L.
Plus d'espace pour les tuyaux hydrauliques et de refroidissement
Les clips de fixation offrent également des avantages lors de la modernisation des tours, des machines de découpe laser et des meuleuses. Là, les concepteurs doivent souvent intégrer des tuyaux hydrauliques ou de refroidissement plus grands, par exemple lors de l'utilisation d'agrégats plus puissants ou de nouveaux processus de fabrication. La hauteur intérieure élargie crée l'espace nécessaire et permet la réutilisation des chaînes d'énergie existantes. Cela permet non seulement d'économiser des coûts, mais contribue également à la préservation des ressources, car les composants existants peuvent être utilisés plus longtemps.
